Cáncamo de elevación BLTS

Cáncamo giratorio con argolla tipo U

Cáncamo giratorio con argolla tipo U (0.5-50t)
  • Cáncamo giratorio con argolla tipo U (0.5-50t)
  • Cáncamo giratorio con argolla tipo U (0.5-50t)
  • Cáncamo giratorio con argolla tipo U (0.5-50t)
  • Cáncamo giratorio con argolla tipo U (0.5-50t)
  • Cáncamo giratorio con argolla tipo U (0.5-50t)
    • Customize
      PersonalizaciónOfrecemos una personalización completa basada en los requisitos del cliente, incluidas las marcas, los colores, los logotipos, los procesos de recubrimiento de pernos y la apariencia. También podemos diseñar dibujos a medida de necesidades específicas.
    • Service
      Servicio Los cáncamos roscables métricos y UNC están disponibles en stock y se pueden enviar en un plazo de 1 a 3 días. En el caso de los cáncamos roscables especiales, la entrega se puede organizar en un plazo de 3 a 15 días (contacte con nuestro equipo de servicio para confirmar el pedido al por mayor).
    Cáncamo de elevación BLTS

    Cáncamo giratorio con argolla tipo U
    • Límite de carga de trabajo
      Límite de carga de trabajo 0.5-50t
    • Rotación
      Rotación 360 grados
    • Pivote
      Pivote 180 grados

    Este cáncamo giratorio con argolla tipo U, diseñado para operaciones de elevación pesadas, ofrece una capacidad de carga de 0.5-50 t. Con una rotación de 360° y un pivote de 180°, proporciona un manejo seguro y preciso de la carga, lo que reduce las limitaciones en los ángulos de elevación. Su construcción de aleación de acero forjado garantiza una resistencia y durabilidad superiores, lo que la convierte en una opción ideal para entornos desafiantes como la construcción y las aplicaciones de petróleo y gas.

    Inspección y normas
    • Pasó la inspección del calibre de tapón de 6g para verificar la compatibilidad con orificios roscados de precisión
    • Soportó pruebas de fatiga de carga 1.5x (20,000 ciclos) y pruebas de carga nominal 2.5x para verificación del rendimiento
    • Verificado a través de la inspección de partículas magnéticas para garantizar una integridad sin grietas
    • Cumple con las normas de producción EN1677-1, con informes de prueba certificados disponibles a pedido
    Aplicaciones
    • Construcción: Ideal para la elevación de componentes estructurales y elementos prefabricados. Su flexibilidad minimiza las restricciones de la trayectoria de elevación, resolviendo los desafíos en las operaciones de construcción
    • Transporte: Adecuado para levantar y transportar equipos industriales pesados como transformadores y grupos electrógenos
    Reciba una cotización hoy mismo
    Cáncamo giratorio con argolla tipo U (0.5-50t)
    Características principales

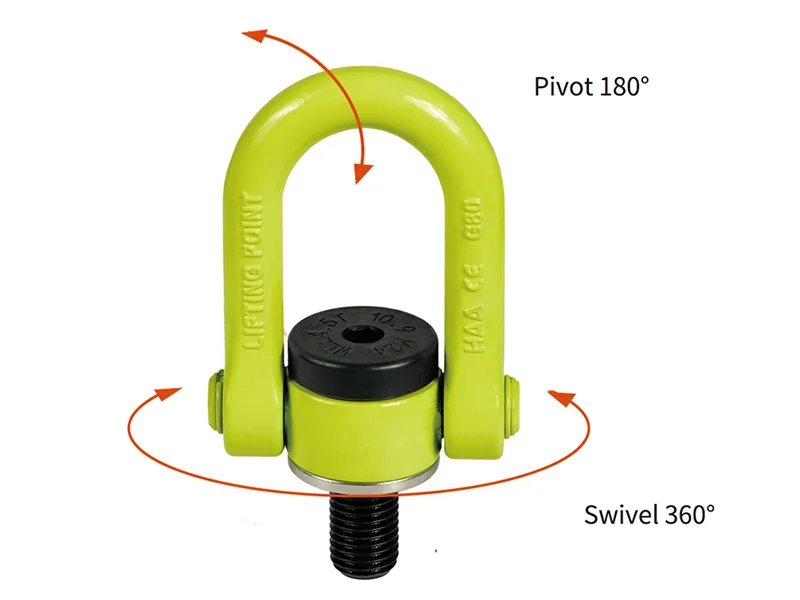

    • Rotación de 360° y pivote de 180° para operaciones de elevación versátiles
    • El diseño de pernos internos hexagonales garantiza una instalación rápida y fácil
    • Construcción forjada de una sola pieza sin soldaduras, lo que garantiza una alta seguridad y durabilidad
    • Disponible en M8–M100 y tamaños de rosca personalizables, incluyendo roscas alargadas, acortadas, gruesas, finas, métricas y UNC
    • Límite de carga de trabajo (WLL) de 0.5-50T.
    • Factor de seguridad 4:1 con pruebas 100% no destructivas para un rendimiento fiable
    • Cada componente de carga incluye un número de lote de producción para la trazabilidad
    • Hecho de acero de aleación de cromo-molibdeno de alta resistencia, templado y revenido para mejorar la resistencia y la tenacidad
    • Recubrimiento de polvo electrostático de resina epoxi para el cuerpo del anillo y tratamiento de óxido negro para el perno, que proporciona una excelente resistencia a la corrosión

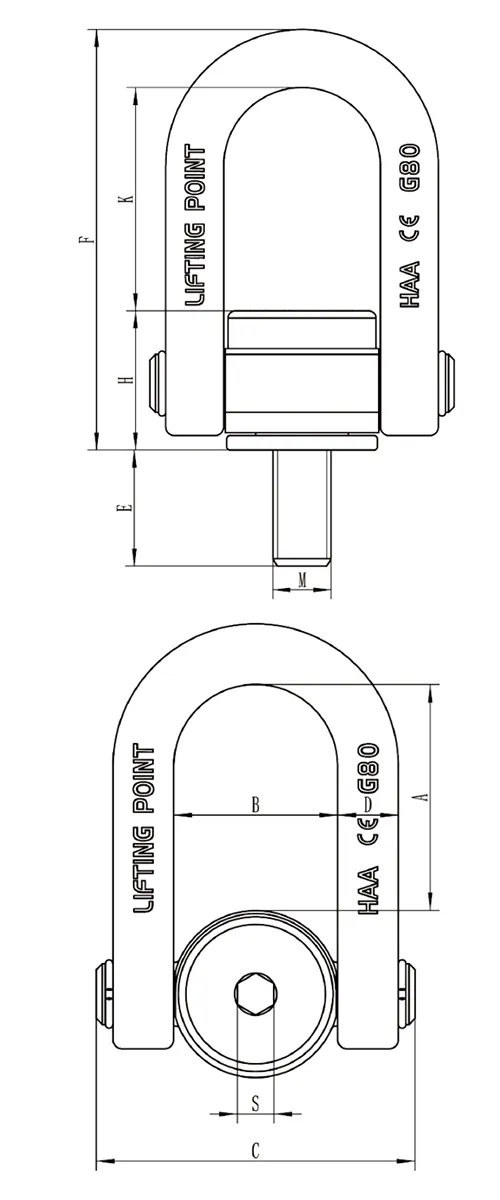

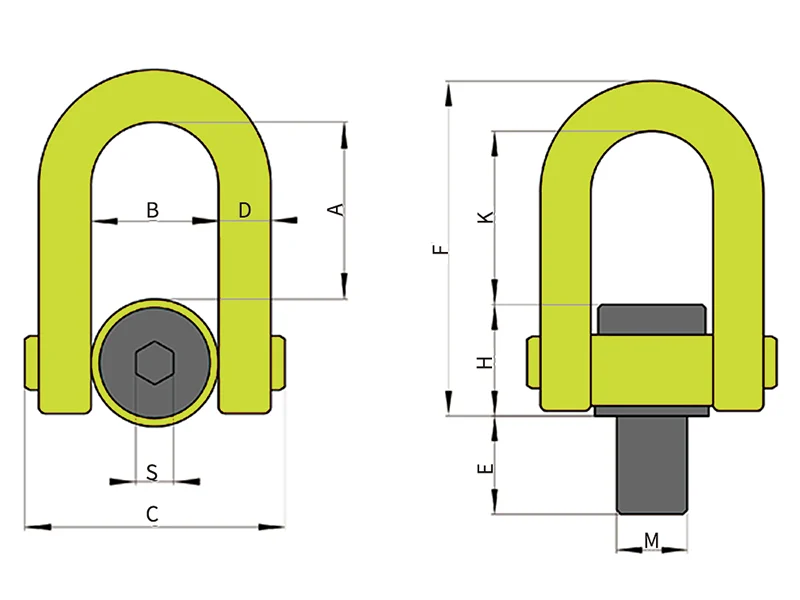

    Especificaciones

    (Disponible en rosca métrica y rosca UNC)

    Cáncamo giratorio con argolla tipo U de rosca métrica, BLTS
    No. de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Par (Nm) Peso (kg)
    E A±3 B±3 C D F K±3 H S
    BLTS-M8 0.5 8×1.25 12 50.5 37 76 14 101.5 49.5 38 8 10-40 0.8
    BLTS-M10 0.7 10×1.50 16 50.5 37 76 14 101.5 49.5 38 8 10-40 0.8
    BLTS-M12 1.0 12×1.75 18 50.5 37 76 14 101.5 49.5 38 8 15-40 0.8
    BLTS-M14 1.5 14×2.00 21 50.5 37 76 14 101.5 49.5 38 8 30-100 0.8
    BLTS-M16 2.0 16×2.00 24 50.5 37 76 14 101.5 49.5 38 8 45-130 0.8
    BLTS-M18 2.5 18×2.50 40 74.5 54 105 20 145.0 77.0 48 12 100-170 1.9
    BLTS-M20 3.0 20×2.50 40 74.5 54 105 20 145.0 77.0 48 12 100-170 2.0
    BLTS-M22 3.0 22×2.50 40 74.5 54 105 20 145.0 77.0 48 12 100-170 2.1
    BLTS-M24 4.5 24×3.00 40 74.5 54 105 20 145.0 77.0 48 12 190-280 2.5
    BLTS-M27 5.0 27×3.00 40 98.5 73 146 30 201.5 103.5 68 17 250-500 5.5
    BLTS-M30 7.3 30×3.50 45 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-M33 8.0 33×3.50 50 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-M36 10.0 36×4.00 54 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-M39 10.0 39×4.00 58 98.5 73 146 30 201.5 103.5 68 17 350-800 6.0
    BLTS-M42 12.5 42×4.50 63 98.5 73 146 30 201.5 103.5 68 17 350-800 6.0
    BLTS-M45 15.0 45×4.50 63 98.5 73 146 30 201.5 103.5 68 17 350-800 6.0
    BLTS-M48S 16.0 48×5.00 63 98.5 73 146 30 201.5 101.5 70 17 350-800 6.5
    BLTS-M48B 20.0 48×5.00 68 120.0 93 182 36 249.0 125.0 84 19 350-800 11.5
    BLTS-M52 20.0 52×5.00 68 120.0 93 182 36 249.0 125.0 84 19 350-900 12.0
    BLTS-M56 25.0 56×5.50 78 120.0 93 182 36 249.0 125.0 84 19 350-900 12.0
    BLTS-M60 25.0 60×5.50 90 120.0 93 182 36 253.0 125.0 88 19 350-600 13.0
    BLTS-M64S 32.0 64×6.00 90 120.0 93 182 36 253.0 125.0 88 19 500-1000 13.0
    BLTS-M64B 33.0 64×6.00 100 185.0 144 280 58 395.0 195.0 136 36 500-1000 42.0
    BLTS-M72×4 35.0 72×4.00 110 185.0 144 280 58 395.0 195.0 136 36 500-1200 43.0
    BLTS-M72×6 35.0 72×6.00 110 185.0 144 280 58 395.0 195.0 136 36 500-1200 43.0
    BLTS-M80 40.0 80×6.00 120 185.0 144 280 58 395.0 195.0 136 36 500-1200 44.5
    BLTS-M90 45.0 90×6.00 135 185.0 144 280 58 395.0 195.0 136 36 500-1500 46.5
    BLTS-M100 50.0 100×6.00 150 185.0 144 280 58 395.0 195.0 136 36 500-1700 49.0

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLTS-M8 8 0.5 1.0 0.5 1.0 0.7 0.5 0.5 1.10 0.80 0.5
    BLTS-M10 10 0.7 1.4 0.7 1.4 1.0 0.7 0.7 1.50 1.10 0.7
    BLTS-M12 12 1.0 2.0 1.0 2.0 1.4 1.0 1.0 2.10 1.50 1.0
    BLTS-M14 14 1.5 3.0 1.5 3.0 2.1 1.5 1.5 3.15 2.30 1.5
    BLTS-M16 16 2.0 4.0 2.0 4.0 2.8 2.0 2.0 4.20 3.00 2.0
    BLTS-M18 18 2.5 5.0 2.5 5.0 3.5 2.5 2.5 5.25 3.75 2.5
    BLTS-M20 20 3.0 6.0 3.0 6.0 4.2 3.0 3.0 6.30 4.50 3.0
    BLTS-M22 22 3.0 6.0 3.0 6.0 4.2 3.0 3.0 6.30 4.50 3.0
    BLTS-M24 24 4.5 9.0 4.5 9.0 6.3 4.5 4.5 9.45 6.80 4.5
    BLTS-M27 27 5.0 10.0 5.0 10.0 7.0 5.0 5.0 10.50 7.50 5.0
    BLTS-M30 30 7.3 14.6 7.3 14.6 10.2 7.3 7.3 15.30 11.00 7.3
    BLTS-M33 33 8.0 16.0 8.0 16.0 11.2 8.0 8.0 16.80 12.00 8.0
    BLTS-M36 36 10.0 20.0 10.0 20.0 14.0 10.0 10.0 21.00 15.00 10.0
    BLTS-M39 39 10.0 20.0 10.0 20.0 14.0 10.0 10.0 21.00 15.00 10.0
    BLTS-M42 42 12.5 25.0 12.5 25.0 17.5 12.5 12.5 26.30 18.80 12.5
    BLTS-M45 45 15.0 30.0 15.0 30.0 21.0 15.0 15.0 31.50 22.50 15.0
    BLTS-M48S 48 16.0 32.0 16.0 32.0 22.4 16.0 16.0 33.50 24.00 16.0
    BLTS-M48B 48 20.0 40.0 20.0 40.0 28.0 20.0 20.0 42.00 30.00 20.0
    BLTS-M52 52 20.0 40.0 20.0 40.0 28.0 20.0 20.0 42.00 30.00 20.0
    BLTS-M56 56 25.0 50.0 25.0 50.0 35.0 25.0 25.0 53.00 37.50 25.0
    BLTS-M60 60 25.0 50.0 25.0 50.0 35.0 25.0 25.0 52.50 37.50 25.0
    BLTS-M64S 64 32.0 64.0 32.0 64.0 45.0 32.0 32.0 67.00 48.00 32.0
    BLTS-M64B 64 33.0 66.0 33.0 66.0 46.2 33.0 33.0 69.30 49.50 33.0
    BLTS-M72×4 72 35.0 70.0 35.0 70.0 49.0 35.0 35.0 73.50 52.50 35.0
    BLTS-M72×6 72 35.0 70.0 35.0 70.0 49.0 35.0 35.0 73.50 52.50 35.0
    BLTS-M80 80 40.0 80.0 40.0 80.0 56.0 40.0 40.0 84.00 60.00 40.0
    BLTS-M90 90 45.0 90.0 45.0 90.0 63.0 45.0 45.0 94.50 67.50 45.0
    BLTS-M100 100 50.0 100.0 50.0 100.0 70.0 50.0 50.0 105.00 75.00 50.0

    Cáncamo giratorio con argolla tipo U de rosca UNC, BLTS
    No. de item Límite de carga de trabajo (t) Rosca Dimensiones (mm) Par (Nm) Peso (kg)
    M TPI E A±3 B±3 C D F K±3 H S
    BLTS-3/8 0.7 3/8 16.0 16 50.5 37 76 14 101.5 49.5 38 8 10-40 0.8
    BLTS-1/2 1.5 1/2 13.0 21 50.5 37 76 14 101.5 49.5 38 8 15-40 0.8
    BLTS-5/8 2.0 5/8 11.0 24 50.5 27 76 14 101.5 49.5 38 8 45-130 0.8
    BLTS-3/4 3.0 3/4 10.0 40 74.5 54 105 20 145.0 77.0 48 12 45-130 2.0
    BLTS-7/8 3.0 7/8 9.0 40 74.5 54 105 20 145.0 77.0 48 12 100-170 2.1
    BLTS-1 4.5 1 8.0 40 74.5 54 105 20 145.0 77.0 48 17 190-280 2.5
    BLTS-1-1/4 8.0 1-1/4 7.0 45 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-1-1/2 10.0 1-1/2 6.0 54 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-1-3/4 15.0 1-3/4 5.0 63 98.5 73 146 30 201.5 103.5 68 17 350-800 6.0
    BLTS-2 20.0 2 4.5 68 120.0 93 182 36 249.0 125.0 84 19 350-800 12.0
    BLTS-2-1/4 25.0 2-1/4 4.5 78 120.0 93 182 36 249.0 125.0 84 19 350-900 12.0
    BLTS-2-1/2 32.0 2-1/2 4.0 90 120.0 93 182 36 253.0 125.0 88 19 500-1400 13.0
    BLTS-2-3/4 33.0 2-3/4 4.0 110 185.0 144 280 58 395.0 195.0 136 36 500-1400 42.5
    BLTS-3 35.0 3-4 4.0 120 185.0 144 280 58 395.0 195.0 136 36 500-1400 43.5

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas
    1     		2
    1     		2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLTS-3/8 3/8 0.7 1.4 0.7 1.4 1.0 0.7 0.7 1.50 1.1 0.7
    BLTS-1/2 1/2 1.5 3.0 1.5 3.0 2.1 1.5 1.5 3.15 2.3 1.5
    BLTS-5/8 5/8 2.0 4.0 2.0 4.0 2.8 2.0 2.0 4.20 3.0 2.0
    BLTS-3/4 3/4 3.0 6.0 3.0 6.0 4.2 3.0 3.0 6.30 4.5 3.0
    BLTS-7/8 7/8 3.0 6.0 3.0 6.0 4.2 3.0 3.0 6.30 4.5 3.0
    BLTS-1 1 4.5 9.0 4.5 9.0 6.3 4.5 4.5 9.45 6.8 4.5
    BLTS-1-1/4 1-1/4 8.0 16.0 8.0 16.0 11.2 8.0 8.0 16.80 12.0 8.0
    BLTS-1-1/2 1-1/2 10.0 20.0 10.0 20.0 14.0 10.0 10.0 21.00 15.0 10.0
    BLTS-1-3/4 1-3/4 15.0 30.0 15.0 30.0 21.0 15.0 15.0 31.50 22.5 15.0
    BLTS-2 2 20.0 40.0 20.0 40.0 28.0 20.0 20.0 42.00 30.0 20.0
    BLTS-2-1/4 2-1/4 25.0 50.0 25.0 50.0 35.0 25.0 25.0 53.00 37.5 25.0
    BLTS-2-1/2 2-1/2 32.0 64.0 32.0 64.0 45.0 32.0 32.0 67.00 48.0 32.0
    BLTS-2-3/4 2-3/4 33.0 66.0 33.0 66.0 46.2 33.0 33.0 69.30 49.5 33.0
    BLTS-3 3 35.0 70.0 35.0 70.0 49.0 35.0 35.0 73.50 52.5 35.0
