Cáncamo de elevación BLT085

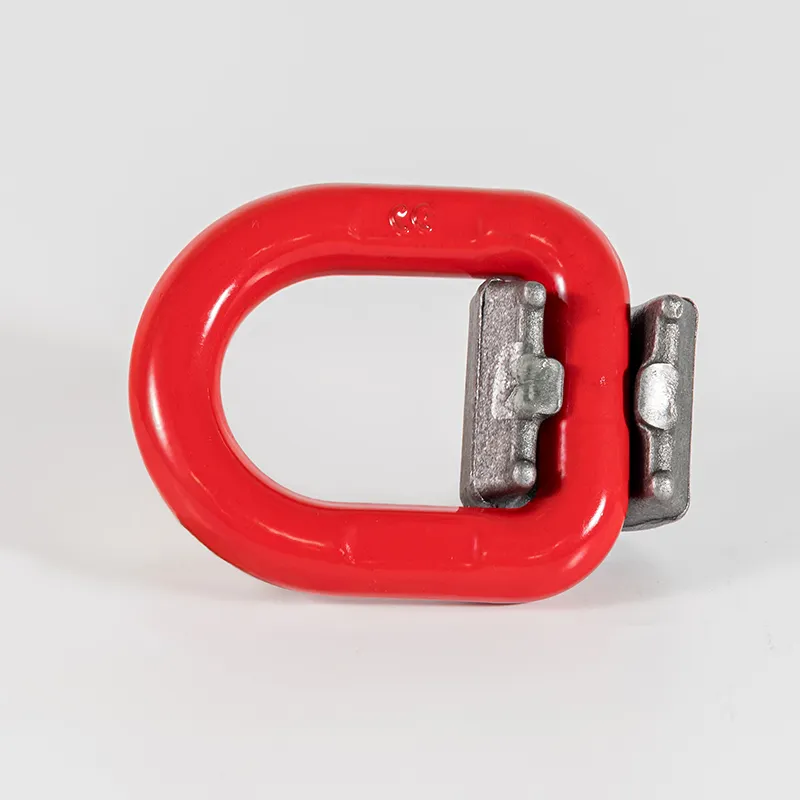

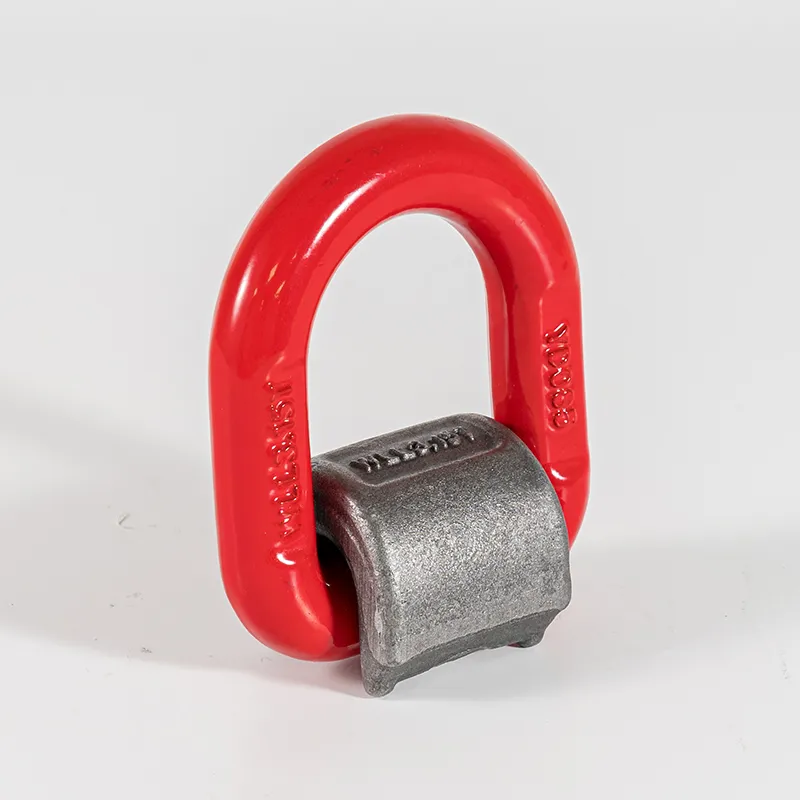

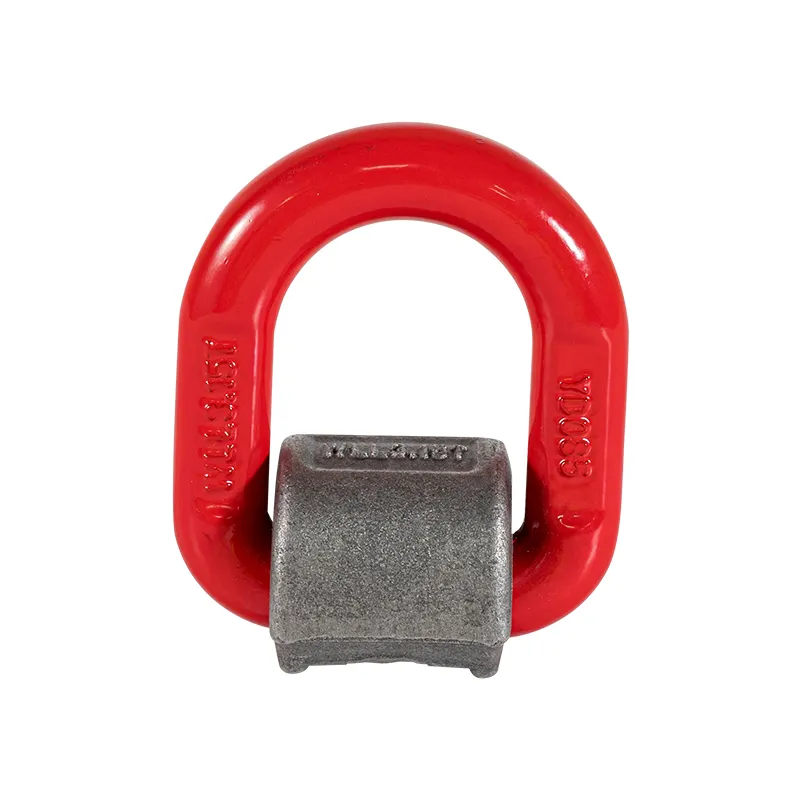

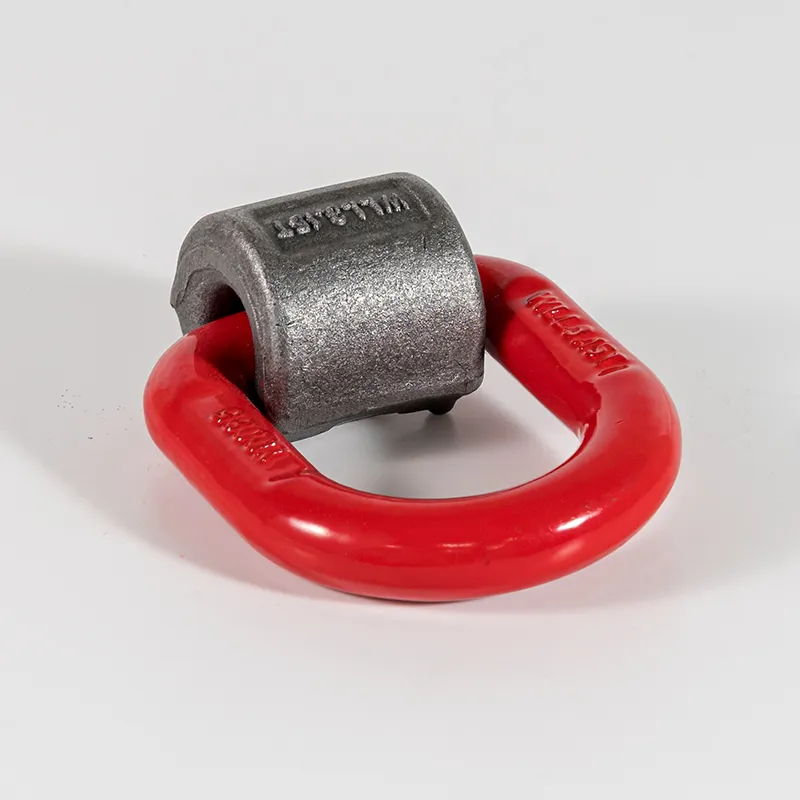

Cáncamo soldable G80 (Soldado en eslabón D pivotante)
-
Límite de carga de trabajo 1.12-20t

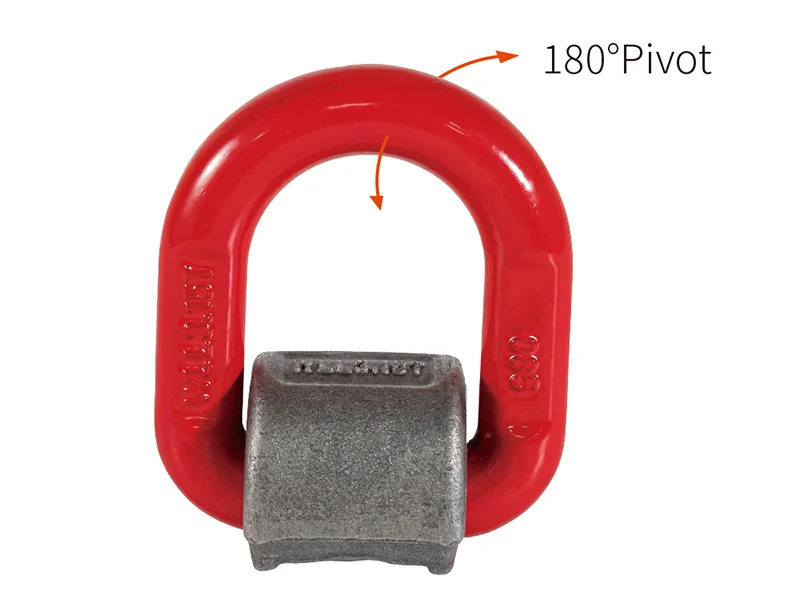

Este cáncamo soldable, con una capacidad de carga de 1.12-20t y una capacidad de giro de 180°, está diseñada para ofrecer soluciones de elevación seguras y versátiles. Estos cáncamos de elevación se pueden soldar directamente a la superficie de carga, ya sea como un punto de elevación confiable o como un punto de anclaje fijo para la fijación de la viga separadora. Crean un punto de elevación permanente y estable, lo que garantiza una seguridad y fiabilidad excepcionales para aplicaciones de servicio pesado.
Inspección y normas
- Superó con éxito las pruebas de fatiga por tracción 1.5x en 20,000 ciclos y 2.5 veces las pruebas de carga nominal para mayor fiabilidad
- Verificado a través de la inspección de partículas magnéticas para garantizar que el producto esté libre de grietas
- Fabricado de acuerdo con las normas EN1677-1; Informes de pruebas certificados disponibles a pedido
Aplicaciones
- Transporte: Ideal para la elevación y el transporte de cargas pesadas, componentes y contenedores de gran tamaño, minimizando los errores y reduciendo el riesgo de colisiones o daños.
- Plantas Industriales:Diseñado para soportar 20,000 ciclos de fatiga, ofrece una durabilidad excepcional, lo que lo hace adecuado para operaciones de elevación frecuentes en entornos industriales. Los usos comunes incluyen la elevación de compresores industriales, motores eléctricos, calderas y otra maquinaria pesada.
Reciba una cotización hoy mismo

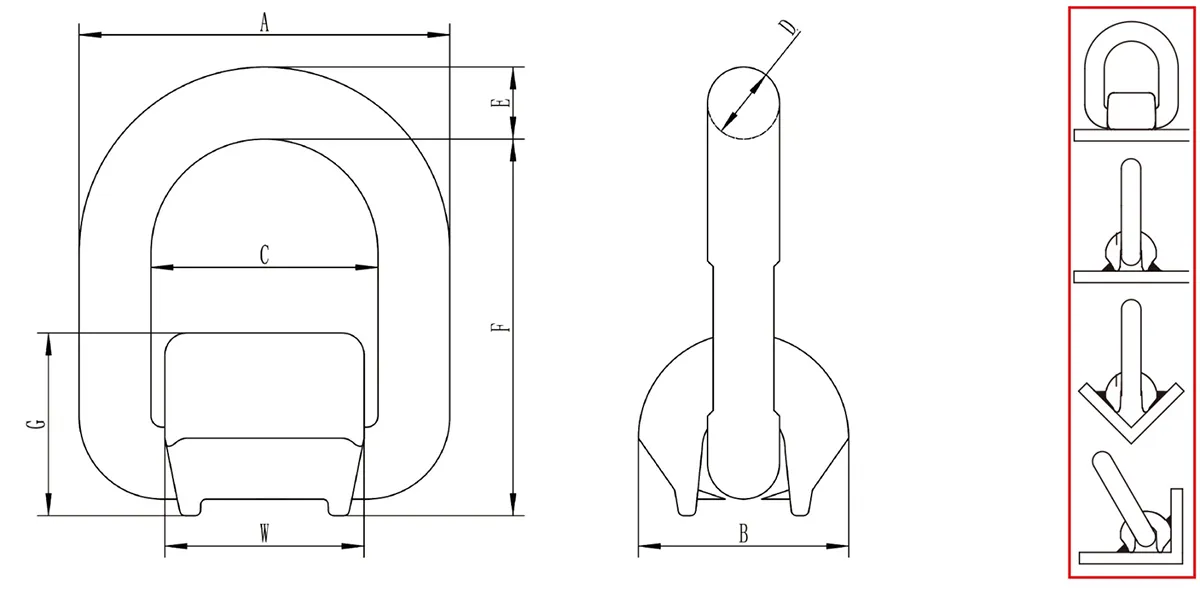

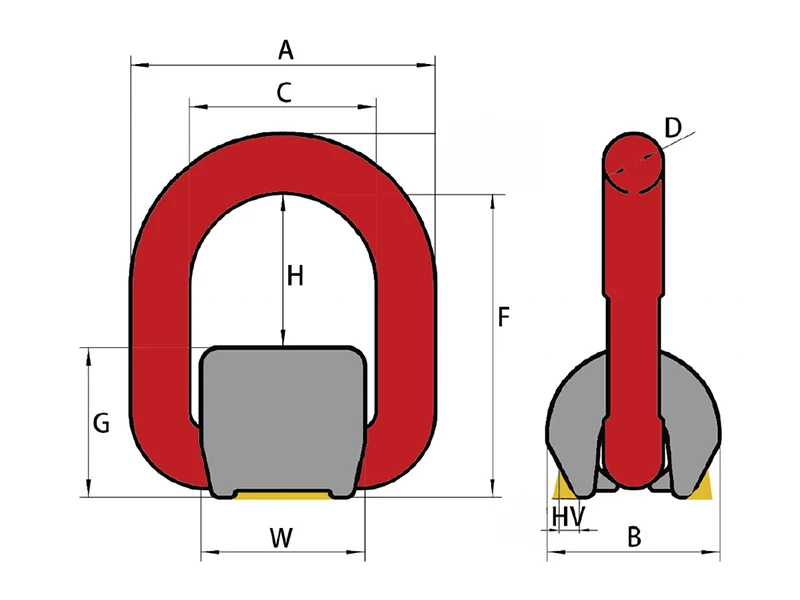

Especificaciones
| No. de item | Límite de carga de trabajo (t) | Dimensiones (mm) | Peso (kg) |
| A | B | C | D | F | G | H | HV | W | a |
| BLT085-01 | 1.12 | 67 | 38 | 41 | 13.0 | 68.0 | 33.0 | 35.0 | 5 | 36 | 3 | 0.40 |
| BLT085-02 | 2.00 | 70 | 40 | 42 | 14.0 | 77.0 | 35.5 | 41.5 | 6 | 38 | 3 | 0.47 |
| BLT085-03 | 3.15 | 80 | 43 | 45 | 17.5 | 80.5 | 39.0 | 41.5 | 7 | 43 | 3 | 0.69 |
| BLT085-05 | 5.30 | 98 | 60 | 54 | 22.0 | 97.0 | 49.0 | 48.0 | 8 | 50 | 3 | 1.46 |
| BLT085-08 | 8.00 | 124 | 69 | 70 | 27.0 | 118.0 | 58.0 | 60.0 | 10 | 66 | 4 | 2.50 |
| BLT085-10 | 10.00 | 140 | 75 | 84 | 28.0 | 143.0 | 62.0 | 81.0 | 12 | 76 | 4 | 3.20 |
| BLT085-15 | 15.00 | 163 | 87 | 95 | 34.0 | 155.0 | 69.0 | 86.0 | 15 | 88 | 4 | 5.79 |
| BLT085-20 | 20.00 | 239 | 125 | 147 | 46.0 | 234.5 | 88.0 | 146.5 | 20 | 124 | 4 | 15.50 |
* Factor de seguridad de 4:1;
* Las operaciones de soldadura deben ser realizadas por personal de soldadura calificado de acuerdo con las especificaciones EN287 o AWS;
Aplicaciones de carga de trabajo
| Método de elevación |  |  |  |  |  |  |  |  |
| Número de ramales de eslingas | 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 |
| Ángulo de elevación | 0° | 0° | 90° | 90° | 0-45° | 45-60° | Asimetría | 0-45° | 45-60° | Asimetría |
| No. de item | Rosca M | Límite de carga de trabajo (t) |
| BLT085-01 | 1.12 | 1.12 | 2.24 | 1.12 | 2.24 | 1.6 | 1.12 | 1.12 | 2.4 | 1.68 | 1.12 |
| BLT085-02 | 2 | 2.00 | 4.00 | 2.00 | 4.00 | 2.8 | 2.00 | 2.00 | 4.2 | 3.00 | 2.00 |
| BLT085-03 | 3.15 | 3.15 | 6.30 | 3.15 | 6.30 | 4.4 | 3.15 | 3.15 | 6.6 | 4.725 | 3.15 |
| BLT085-05 | 5.3 | 5.30 | 10.60 | 5.30 | 10.60 | 7.4 | 5.30 | 5.30 | 11.1 | 7.95 | 5.30 |
| BLT085-08 | 8 | 8.00 | 16.00 | 8.00 | 16.00 | 11.2 | 8.00 | 8.00 | 16.8 | 12.00 | 8.00 |
| BLT085-10 | 10 | 10.00 | 20.00 | 10.00 | 20.00 | 14.0 | 10.00 | 10.00 | 21.0 | 15.00 | 10.00 |
| BLT085-15 | 15 | 15.00 | 30.00 | 15.00 | 30.00 | 21.0 | 15.00 | 15.00 | 31.5 | 22.50 | 15.00 |
| BLT085-20 | 20 | 20.00 | 40.00 | 20.00 | 40.00 | 28.0 | 20.00 | 20.00 | 42.0 | 30.00 | 20.00 |
Condiciones de soldadura
- Las operaciones de soldadura deben ser realizadas por personal cualificado de acuerdo con las normas EN 287 o AWS.
- El contenido de carbono del material base no debe exceder el 0.4%.
- Si la temperatura ambiente es inferior a 10°C, es necesario precalentar la superficie antes de soldar.
- La soldadura no debe realizarse en condiciones climáticas abiertas o desfavorables.
Métodos de soldadura
- Antes de soldar, asegúrese de que la superficie de contacto esté limpia y libre de limaduras de hierro, grasa, aceite, pintura, escoria o cualquier otro contaminante. Si la superficie está corroída o pintada, todo el óxido y la pintura deben eliminarse por completo del área de soldadura.
- Antes de proceder a la siguiente pasada de soldadura, limpie a fondo el cordón de soldadura para evitar inclusiones de escoria.
- Una vez que comience la soldadura, evite interrupciones para evitar el enfriamiento de los componentes.
- Realice una inspección minuciosa del área soldada para asegurarse de que esté libre de grietas, depresiones o hendiduras. Si es necesario, utilice métodos de ensayo no destructivos, como inspecciones de partículas magnéticas o líquidos penetrantes.
- Si se necesitan reparaciones, elimine los defectos y vuelva a seguir los pasos de soldadura calificados apropiados.
- Evite el enfriamiento rápido del área soldada.
