    Cáncamo de elevación BLT097

    Cáncamo giratorio S+
    • Límite de carga de trabajo
      Límite de carga de trabajo 0.4-50t
    • Rotación
      Rotación 360 grados
    • Pivote
      Pivote 230 grados
    • Material: Acero aleado al cromo-molibdeno de alta resistencia
    • Tipo de fijación: Atornillable
    • Ángulo de rotación: 360°
    • Ángulo de pivote: 230°
    • Tratamiento superficial (anillos): Recubrimiento en polvo
    • Tratamiento superficial (pernos): Dacromet
    • Rango de temperatura de trabajo: -40°C a +200°C
    • Tamaño de la rosca: M8–M150
    • Grado del perno: 10.9
    • Rosca personalizada: Métrica/UNC/UNF/rosca de tubo/alargada/acortada
    • Gira bajo carga: No
    • Muelle de sujeción para la barra de suspensión: No
    • Carga máxima de trabajo: 0.4T-50T
    • Factor de seguridad: 4:1
    • Norma: DIN EN 1677-1
    • Protección contra explosiones: No
    • Color RAL: Personalizable
    • Etiqueta de identificación disponible: No
    Inspección y normas
    • Pasó la inspección del calibre de tapón de 6g, adecuado para orificios roscados de precisión
    • Soportó pruebas de fatiga de carga 1.5x durante 20,000 ciclos y pruebas de carga nominal 2.5x
    • La inspección de partículas magnéticas garantiza que el producto esté libre de grietas
    • Fabricado según las normas EN1677-1, con informes de prueba certificados disponibles a pedido
    Aplicaciones
    • Transporte: Adecuado para levantar y transportar equipos industriales pesados como transformadores y grupos electrógenos
    • Puertos y terminales: Comúnmente utilizados para levantar componentes de barcos y equipos de reparación. Estos cáncamos permiten ajustes de ángulo flexibles, lo que reduce los errores y los riesgos de colisión.
    • Construcción de energía eólica: Los cáncamos giratorios ayudan a las grúas a ajustar el ángulo y la dirección de las secciones de la torre de la turbina eólica, lo que garantiza un apilamiento y una conexión seguros y precisos.

    Con un límite de carga de trabajo que oscila entre 0.4t y 50t, estos cáncamos giratorios proporcionan una solución versátil para aplicaciones de elevación exigentes. Diseñados para una rotación completa de 360 grados alrededor del eje del perno y un rango de giro de 230 grados, permiten una orientación precisa de la carga para que coincida con el ángulo óptimo de elevación. Esta flexibilidad reduce el riesgo de daños tanto en el punto de elevación como en la carga, lo que garantiza operaciones más seguras y eficientes en una amplia gama de industrias.

    Cáncamo giratorio S+ (0.4-50t)
    Características principales
    • Forjado a partir de acero aleado de cromo-molibdeno de alta resistencia, tratado térmicamente (templado y revenido)
    • Los pernos forjados integralmente mejoran la capacidad de carga, particularmente en un ángulo de 90°, optimizando la resistencia a la fatiga y el rendimiento a la tracción
    • La forja de precisión de una sola pieza y el tratamiento térmico optimizado aumentan la templabilidad y el rendimiento
    • Los recubrimientos ecológicos con más de 400 horas de resistencia a la niebla salina permiten su uso en entornos marinos y con alto contenido de cloruro sin corrosión
    • El diseño innovador patentado elimina los puntos ciegos de la pintura. Colores bicolor visualmente atractivos: anillo verde claro y perno gris plateado
    • Permite una rotación de 360° y una inclinación de 230° para un rendimiento de elevación versátil
    • El mecanismo de rodamiento de bolas garantiza una rotación suave en la dirección de la fuerza aplicada para una distribución uniforme de la tensión
    • El diseño de la base hexagonal facilita una instalación fácil y segura en la carga
    • Disponible en M8–M150, incluidos tamaños de rosca personalizados (alargado, acortado, grueso, fino, métrico, imperial)
    • El límite de carga de trabajo (WLL) oscila entre 0.4T y 50T, con un factor de seguridad de 4:1
    • Cada componente de carga tiene un número de lote de producción para la trazabilidad.
    • El cuerpo del cáncamo cuenta con recubrimiento de polvo electrostático de resina epoxi; Los pernos están tratados con Dacromet para mayor durabilidad
    Especificaciones

    (Disponible en rosca métrica y rosca UNC)

    • Cáncamo giratorio S+ (0.4-50t)
    • Cáncamo giratorio S+ (0.4-50t)

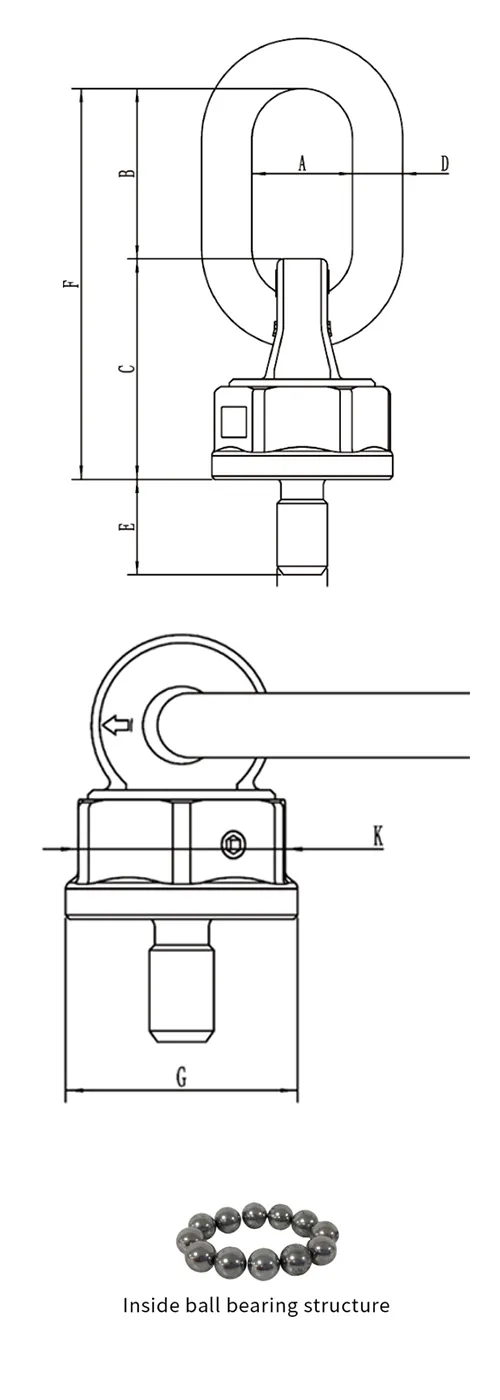

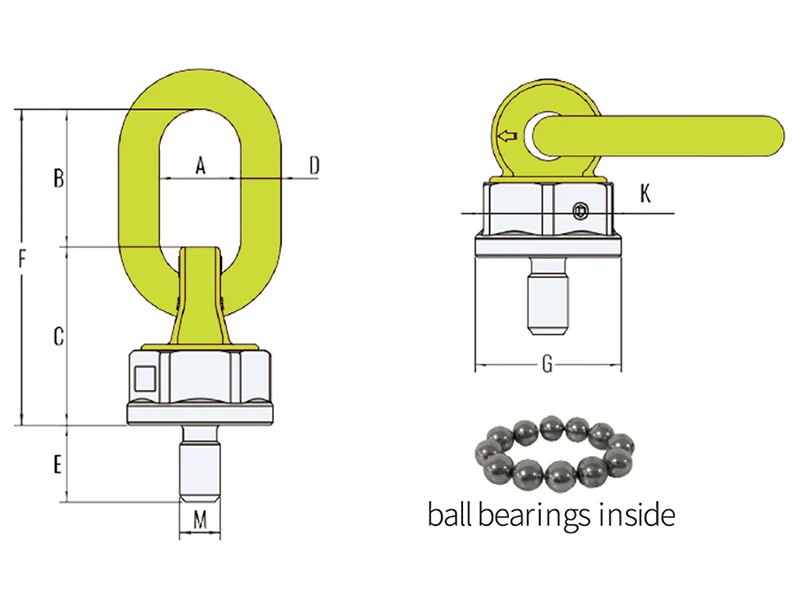

    No. de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Par (Nm) Peso (kg)
    E A±2 B+3 C D F+3 G K
    BLT097-M8 0.4 8×1.25 12 30 43 53 13 96 42 37 10-40 0.5
    BLT097-M10 0.6 10×1.50 19 30 43 53 13 96 42 37 10-40 0.5
    BLT097-M12 0.7 12×1.75 19 30 43 53 13 96 42 37 15-40 0.5
    BLT097-M14 1.25 14×2.00 31.8 30 43 53 13 96 42 37 30-100 0.5
    BLT097-M16-S 1.5 16×2.00 31.8 30 43 53 13 96 42 37 45-130 0.5
    BLT097-M12-B 1.05 12×1.75 19 34 54 70.5 16 124.5 61 54.5 15-40 1.2
    BLT097-M16-B 1.9 16×2.00 30 34 54 70.5 16 124.5 61 54.5 45-130 1.2
    BLT097-M20-S 2 20×2.50 30 34 54 70.5 16 124.5 61 54.5 100-170 1.2
    BLT097-M24-S 3.15 24×3.00 30 34 54 70.5 16 124.5 61 54.5 100-170 1.2
    BLT097-M18-B 2 18×2.50 38.1 40 68 88 20 156.0 72 64.5 100-170 2.2
    BLT097-M20-B 2.5 20×2.50 38.1 40 68 88 20 156.0 72 64.5 100-170 2.2
    BLT097-M24-B 4 24×3.00 38.1 40 68 88 20 156.0 72 64.5 100-170 2.2
    BLT097-M30 6.7 30×3.50 50 51 95.5 104.5 22 200.0 81 74 270-600 3.6
    BLT097-M36 10 36×4.00 54 51 95.5 104.5 22 200.0 81 74 270-600 3.7
    BLT097-M42 13 42×4.50 63 65 107.5 121.5 26 229.0 96 85 350-800 5.8
    BLT097-M48 14 48×5.00 68 65 107.5 121.5 26 229.0 96 85 350-800 6.1
    BLT097-M52 20 52×5.0 84 70 119.5 148.5 32 268 109 95 350-900 9.7
    BLT097-M56 20 56×5.5 84 70 119.5 148.5 32 268 109 95 350-900 9.9
    BLT097-M64 20 64×6.0 95 70 119.5 148.5 32 268 109 95 500-1000 10.6
    BLT097-M72-B 31.5 72×6.0 108 90 138 230 48 368 169 155 500-1400 34
    BLT097-M80-B 35 80×6.0 120 90 138 230 48 368 169 155 500-1500 35.5
    BLT097-M90-B 40 90×6.0 135 90 138 230 48 368 169 155 500-1500 37.5
    BLT097-M100-B 40 100×6.0 135 90 138 230 48 368 169 155 500-1700 39
    BLT097-M110 50 110×6.0 135 90 138 230 48 368 169 155 500-1700 41
    BLT097-M120 50 120×6.0 135 90 138 230 48 368 169 155 500-1700 43
    BLT097-M130 50 130×6.0 135 90 138 230 48 368 198 155 500-1700 45
    BLT097-M140 50 140×6.0 135 90 138 230 48 368 198 155 500-1700 47
    BLT097-M150 50 150×6.0 135 90 138 230 48 368 198 155 500-1700 49.5

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;
    * La 'B' representa la estructura grande, la 'S' representa la estructura pequeña;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT097-M8 8×1.25 0.6 1.2 0.4 0.8 0.6 0.4 0.4 0.8 0.6 0.4
    BLT097-M10 10×1.50 0.9 1.8 0.6 1.2 0.8 0.6 0.6 1.3 0.9 0.6
    BLT097-M12 12×1.75 1.2 2.4 0.7 1.4 1 0.7 0.7 1.5 1.1 0.7
    BLT097-M14 14×2.00 2 4 1.25 2.5 1.8 1.3 1.3 2.6 1.9 1.3
    BLT097-M16-S 16×2.00 2.6 5.2 1.5 3 2.1 1.5 1.5 3.2 2.3 1.5
    BLT097-M12-B 12×1.75 1.6 3.2 1.05 2.1 1.5 1.1 1.1 2.2 1.6 1.1
    BLT097-M16-B 16×2.00 3 6 1.9 3.8 2.7 1.9 1.9 4 2.9 1.9
    BLT097-M20-S 20×2.50 3.5 7 2 4 2.8 2 2 4.2 3 2
    BLT097-M24-S 24×3.00 5 10 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
    BLT097-M18-B 18×2.50 3.6 7.2 2 4 2.8 2 2 4.2 3 2
    BLT097-M20-B 20×2.50 4 8 2.5 5 3.5 2.5 2.5 5.3 3.8 2.5
    BLT097-M24-B 24×3.00 7 14 4 8 5.6 4 4 8.4 6 4
    BLT097-M30 30×3.50 10 20 6.7 13.4 9.4 6.7 6.7 14.1 10.1 6.7
    BLT097-M36 36×4.00 15 30 10 20 14 10 10 21 15 10
    BLT097-M42 42×4.50 17 34 13 26 18.2 13 13 27.3 19.5 13
    BLT097-M48 48×5.00 17 34 14 28 19.6 14 14 29.4 21 14
    BLT097-M52 52×5.0 25 50 20 40 28 20 20 42 30 20
    BLT097-M56 56×5.5 28 56 20 40 28 20 20 42 30 20
    BLT097-M64 64×6.0 28 56 20 40 28 20 20 42 30 20
    BLT097-M72-B 72×6.0 40 80 31.5 63 44.1 31.5 31.5 66.2 47.3 31.5
    BLT097-M80-B 80×6.0 40 80 35 70 49 35 35 73.5 52.5 35
    BLT097-M90-B 90×6.0 50 100 40 80 56 40 40 84 60 40
    BLT097-M100-B 100×6.0 50 100 40 80 56 40 40 84 60 40
    BLT097-M110 110×6.0 50 100 50 100 70 50 50 105 75 50
    BLT097-M120 120×6.0 50 100 50 100 70 50 50 105 75 50
    BLT097-M130 130×6.0 50 100 50 100 70 50 50 105 75 50
    BLT097-M140 140×6.0 50 100 50 100 70 50 50 105 75 50
    BLT097-M150 150×6.0 50 100 50 100 70 50 50 105 75 50

    N.º de item Límite de carga de trabajo (t) Rosca Dimensiones (mm) Par (Nm) Peso (kg)
    M TPI E A±2 B±3 C D F±3 G K
    BLT097-3/8 0.6 3/8 16 19 30 43 53 13 96 42 37 10-40 0.47
    BLT097-1/2 0.7 1/2 13 19 30 43 53 13 96 42 37 15-40 0.48
    BLT097-5/8-S 1.5 5/8 11 31.8 30 43 53 13 96 42 37 45-130 0.5
    BLT097-5/8-B 1.9 5/8 11 30 34 54 70.5 16 124.5 61 54.5 45-130 1.2
    BLT097-3/4-S 1.9 3/4 10 30 34 54 70.5 16 124.5 61 54.5 45-130 1.2
    BLT097-1-S 3.15 1 8 30 34 54 70.5 16 124.5 61 54.5 190-280 1.25
    BLT097-3/4-B 2 3/4 10 38.1 40 68 88 20 156 72 64.5 45-130 2.16
    BLT097-7/8 2.5 7/8 9 38.1 40 68 88 20 156 72 64.5 100-170 2.2
    BLT097-1-B 4 1 8 38.1 40 68 88 20 156 72 64.5 190-280 2.22
    BLT097-1-1/4 6 1-1/4 7 50 51 95 105 22 200 81 74 270-600 3.6
    BLT097-1-1/2 10 1-1/2 6 54 51 95 105 22 200 81 74 270-600 3.75
    BLT097-1-3/4 13 1-3/4 5 68 65 107.5 121.5 26 229 96 85 350-800 6
    BLT097-2 14 2 4.5 68 65 107.5 121.5 26 229 96 85 350-800 6.2
    BLT097-2-1/4 20 2-1/4 4.5 84 70 119.5 148.5 32 268 109 95 350-900 10
    BLT097-2-1/2 20 2-1/2 4 95 70 119.5 148.5 32 268 109 95 350-900 10.5
    BLT097-3 31.5 3 4 108 90 138 230 48 368 169 155 500-1700 31
    BLT097-3-1/2 40 3-1/2 4 135 90 138 230 48 368 169 155 500-1700 34
    BLT097-4 40 4 4 135 90 138 230 48 368 169 155 500-1700 36.5

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT097-3/8 3/8 0.9 1.8 0.6 1.2 0.8 0.6 0.6 1.3 0.9 0.6
    BLT097-1/2 1/2 1.2 2.4 0.7 1.4 1 0.7 0.7 1.5 1.1 0.7
    BLT097-5/8-S 5/8 2.6 5.2 1.5 3 2.1 1.5 1.5 3.2 2.3 1.5
    BLT097-5/8-B 5/8 3 6 1.9 3.8 2.7 1.9 1.9 4 2.9 1.9
    BLT097-3/4-S 3/4 3 6 1.9 3.8 2.7 1.9 1.9 4 2.9 1.9
    BLT097-1-S 1 5 10 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
    BLT097-3/4-B 3/4 3.6 7.2 2 4 2.8 2 2 4.2 3 2
    BLT097-7/8 7/8 4 8 2.5 5 3.5 2.5 2.5 5.3 3.8 2.5
    BLT097-1-B 1 7 14 4 8 5.6 4 4 8.4 6 4
    BLT097-1-1/4 1-1/4 10 20 6 12 8.4 6 6 12.6 9 6
    BLT097-1-1/2 1-1/2 15 30 10 20 14 10 10 21 15 10
    BLT097-1-3/4 1-3/4 17 34 13 26 18.2 13 13 27.3 19.5 13
    BLT097-2 2 18 36 14 28 19.6 14 14 29.4 21 14
    BLT097-2-1/4 2-1/4 25 50 20 40 28 20 20 42 30 20
    BLT097-2-1/2 2-1/2 28 56 20 40 28 20 20 42 30 20
    BLT097-3 3 40 80 31.5 63 44.1 31.5 31.5 66.2 47.3 31.5
    BLT097-3-1/2 3-1/2 50 100 40 80 56 40 40 84 60 40
    BLT097-4 4 50 100 40 80 56 40 40 84 60 40
    Descargar manual de instrucciones
    • Personalización
      PersonalizaciónOfrecemos una personalización completa basada en los requisitos del cliente, incluidas las marcas, los colores, los logotipos, los procesos de recubrimiento de pernos y la apariencia. También podemos diseñar dibujos a medida de necesidades específicas.
    • Servicio
      Servicio Los cáncamos roscables métricos y UNC están disponibles en stock y se pueden enviar en un plazo de 1 a 3 días. En el caso de los cáncamos roscables especiales, la entrega se puede organizar en un plazo de 3 a 15 días (contacte con nuestro equipo de servicio para confirmar el pedido al por mayor).
    ¿Desea saber más sobre nuestros productos?
    Email: info@mainlywell.com
    Tel.: +86-15122032926
    Contáctenos

    Inspeccione siempre el cáncamo giratorio para asegurarse de que esté en buen estado y de que el orificio roscado esté limpio y libre de residuos antes de usarlo. Durante la instalación, utilice la herramienta adecuada para atornillarlo firmemente. Finalmente, asegúrese de que la base del cáncamo esté firmemente apretada a la superficie de carga, sin holguras ni par de apriete insuficiente.

    Además del óxido negro, también ofrecemos el recubrimiento Dacromet como opción estándar. Dependiendo de su entorno de trabajo, existen opciones adicionales como el cromado, la galvanización o la infiltración de zinc para mejorar la durabilidad y la resistencia a la corrosión.

    Los cáncamos giratorios deben ser inspeccionados por un oficial de seguridad profesional antes y después de cada uso, y al menos una vez al año por personal cualificado. Durante la inspección, compruebe si hay corrosión severa, grietas, fracturas o deformaciones en los tornillos y componentes soldados. Confirme que todos los componentes móviles (como los mecanismos de rotación y volteo) funcionen correctamente y busque señales de daños por calor o desgaste excesivo. Si tiene alguna duda sobre el estado de seguridad del cáncamo, deje de usarlo inmediatamente e informe del problema a su supervisor.

    No recomendamos colocar una arandela entre el cáncamo y la carga. Si es inevitable, proporcione las dimensiones detalladas de la carga para que nuestro equipo técnico pueda evaluar el impacto de la carga y recomendar la solución de elevación más segura.
