Cáncamo de elevación BLT104

Cáncamo de elevación de servicio pesado S+

Cáncamo de servicio pesado S+ (0.4-22.5t)
  • Cáncamo de servicio pesado S+ (0.4-22.5t)
  • Cáncamo de servicio pesado S+ (0.4-22.5t)
  • Cáncamo de servicio pesado S+ (0.4-22.5t)
  • Cáncamo de servicio pesado S+ (0.4-22.5t)
    • Reciba una cotización hoy mismo
    Cáncamo de elevación BLT104

    Cáncamo de elevación de servicio pesado S+
    • Límite de carga de trabajo
      Límite de carga de trabajo 0.4-22.5t
    • Rotación
      Rotación 360 grados
    • Pivote
      Pivote 180 grados
    • Material: Acero aleado al cromo-molibdeno de alta resistencia
    • Tipo de fijación: Atornillable
    • Ángulo de rotación: 360°
    • Ángulo de pivote: 180°
    • Tratamiento superficial (anillos): Recubrimiento en polvo
    • Tratamiento superficial (pernos): Dacromet
    • Rango de temperatura de trabajo: -40°C a +200°C
    • Tamaño de la rosca: M8–M64
    • Grado del perno: 10.9
    • Rosca personalizada: Métrica/UNC/UNF/rosca de tubo/alargada/acortada
    • Gira bajo carga: No
    • Muelle de sujeción para la barra de suspensión: No
    • Carga máxima de trabajo: 0.4 T-22.5T
    • Factor de seguridad: 4:1
    • Norma: DIN EN 1677-1
    • Protección contra explosiones: No
    • Color RAL: Personalizable
    • Etiqueta de identificación disponible: No
    Inspección y normas
    • Pasó la inspección del calibre de tapón de 6g para verificar la compatibilidad con orificios roscados de precisión
    • Soportó con éxito pruebas de fatiga de carga 1.5x durante 20,000 ciclos y pruebas de carga nominal 2.5x
    • Verificado a través de la inspección de partículas magnéticas para garantizar una integridad sin grietas
    • Cumple con las normas de producción EN1677-1, con informes de prueba disponibles a pedido

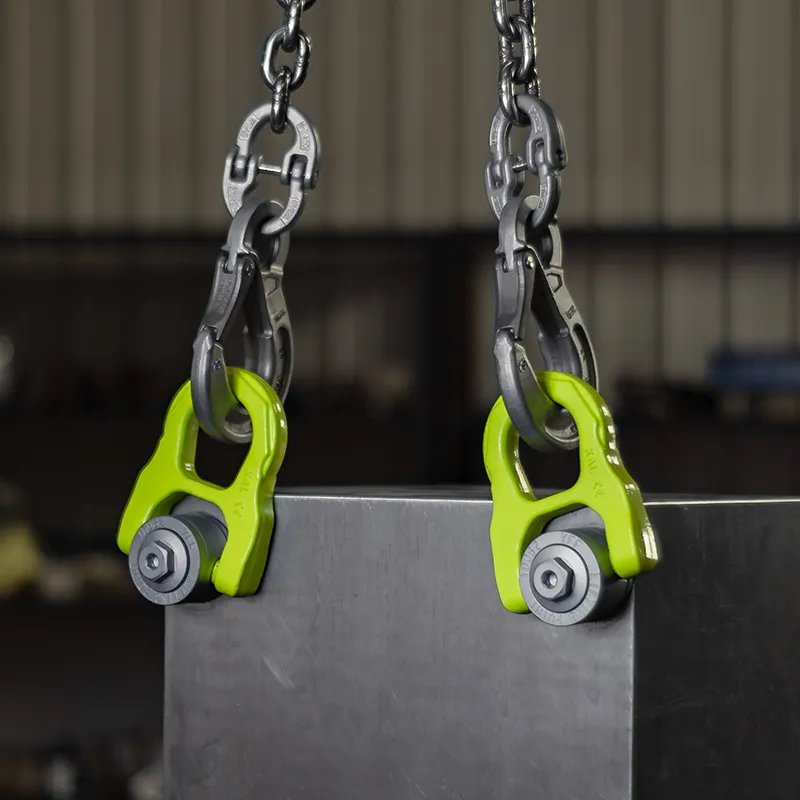

    Aplicaciones
    • Plantas Industriales: Elevación de componentes estructurales complejos para precisión y seguridad en operaciones industriales
    • Proyectos de energía eólica: Esencial para levantar las palas de las turbinas eólicas, los ejes principales de los sistemas de accionamiento y los componentes de los generadores, lo que garantiza instalaciones precisas y sin daños
    • Operaciones portuarias: Ideal para levantar piezas de maquinaria pesada y contenedores en entornos marinos altamente corrosivos, gracias a los avanzados tratamientos a prueba de herrumbre

    Diseñado para aplicaciones de elevación de peso pesado, este cáncamo de elevación de servicio pesado ofrece un límite de carga de trabajo de 0.4t a 22.5t, lo que permite operaciones de elevación precisas y seguras. Con una rotación de 360 grados y un pivote de 180 grados, este punto de elevación garantiza un posicionamiento óptimo de la carga al tiempo que reduce el riesgo de daños durante elevaciones complejas, lo que lo convierte en una excelente opción para entornos exigentes como aplicaciones marinas e industriales.

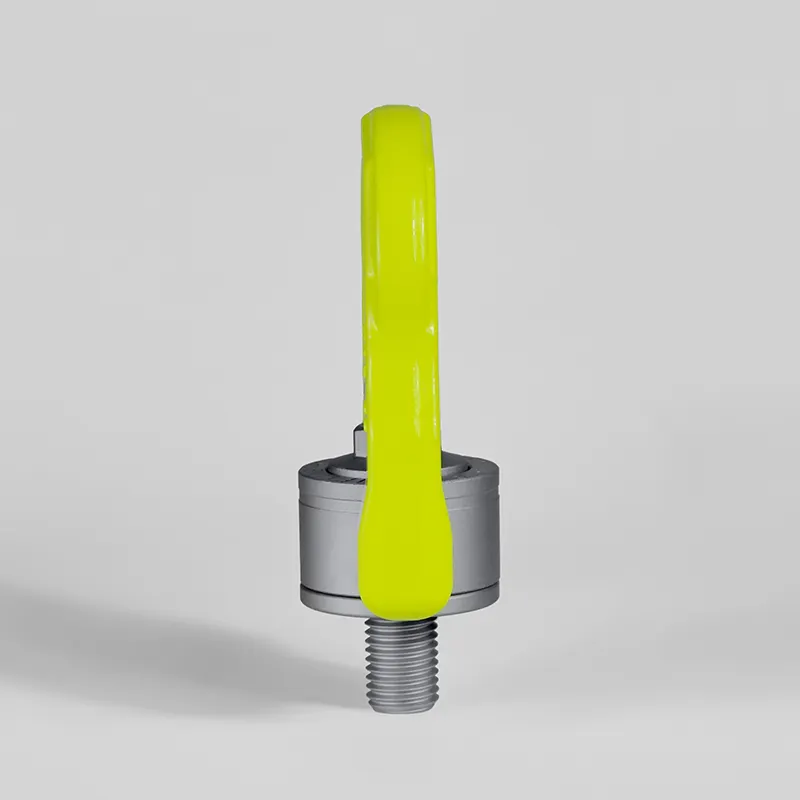

    Cáncamo de servicio pesado S+ (0.4-22.5t)

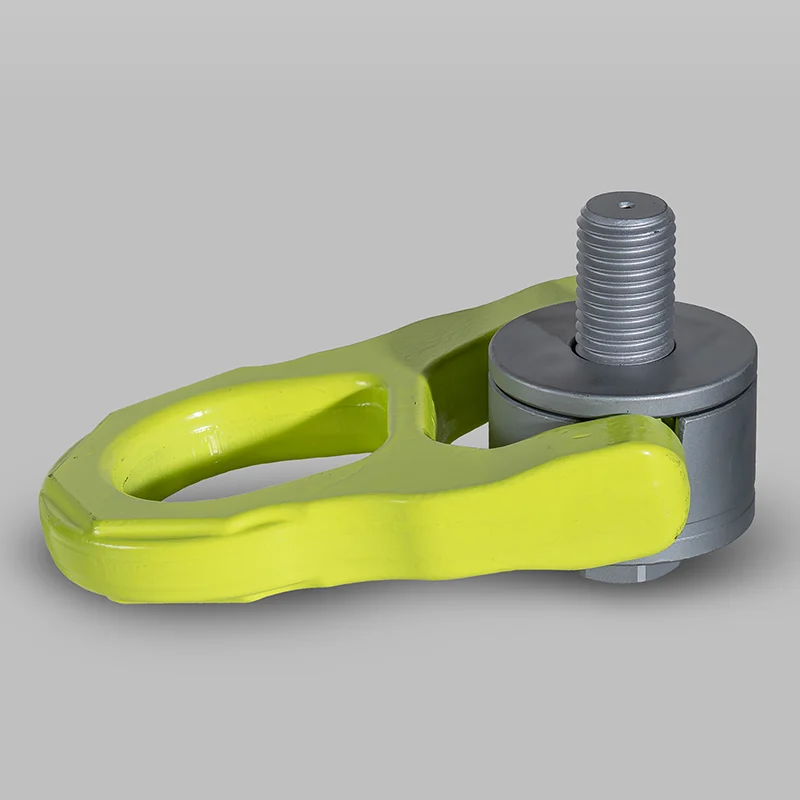

    Características principales
    • La estructura optimizada del elemento de aleación aumenta la tenacidad y la resistencia a la fatiga para una durabilidad a largo plazo
    • La forja de precisión de una sola pieza con tratamiento térmico avanzado mejora la templabilidad y la máxima resistencia a la tracción
    • El recubrimiento ecológico proporciona una resistencia a la niebla salina superior a 400 horas, lo que garantiza la idoneidad para entornos marinos y con alto contenido de cloruro
    • Diseño de patente de doble color para mejorar la estética (anillo verde claro y perno gris plateado)
    • Rotación de 360° e inclinación de 180° para elevación multidireccional
    • El diseño hexagonal en los lados interior y exterior de la cabeza del perno permite métodos de instalación duales para una instalación rápida y conveniente
    • El cuerpo del cáncamo está forjado en una sola pieza sin puntos de soldadura, lo que garantiza una mayor seguridad
    • Disponible en tamaños de rosca M8–M64, con personalizaciones que incluyen roscas alargadas/acortadas, roscas gruesas/finas y sistemas métricos/imperiales
    • Cada componente portante está marcado con un número de lote de producción
    Especificaciones

    (Disponible en rosca métrica y rosca UNC)

    • Cáncamo de servicio pesado S+ (0.4-22.5t)
    • Cáncamo de servicio pesado S+ (0.4-22.5t)

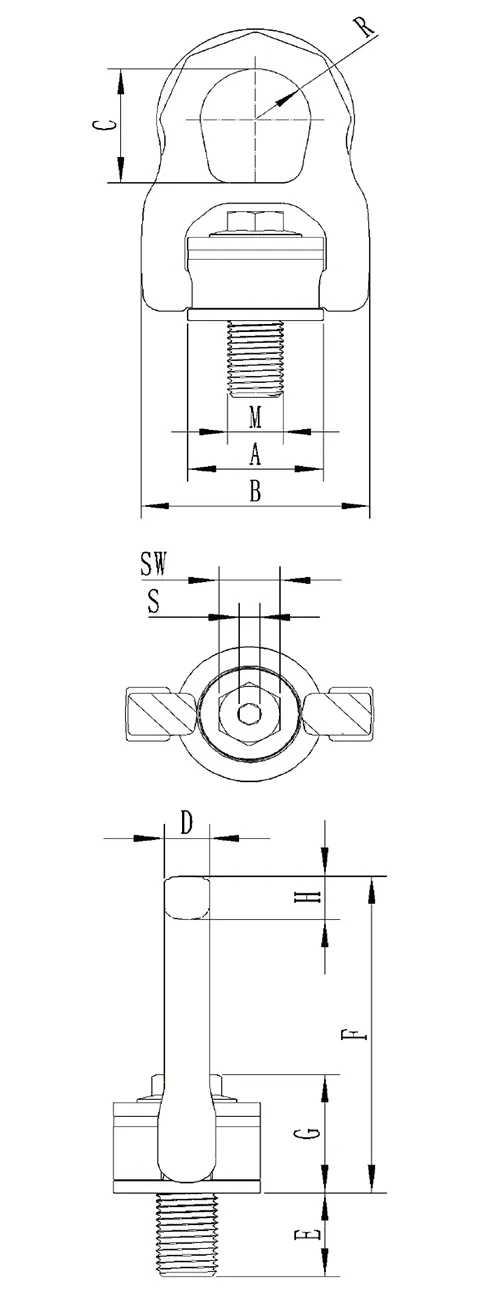

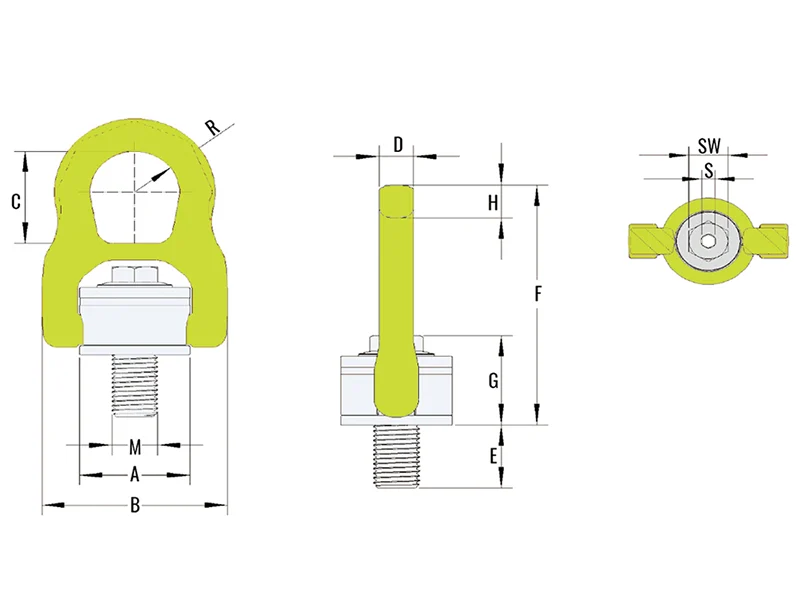

    No.de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Par (Nm) Peso (kg)
    E A B C D F G H S SW
    BLT104-M8 0.5 8×1.25 12 33 58 36 10 84 30 10 6 13 10 0.32
    BLT104-M10 0.7 10×1.50 15 33 58 36 10 84 30 10 6 13 10 0.32
    BLT104-M12 1 12×1.75 20 33 58 36 10 84 30 10 6 13 15 0.33
    BLT104-M14 1.5 14×2.00 21 50 90 50 15 125 44 18 8 21 30 1.15
    BLT104-M16 2 16×2.00 24 50 90 50 15 125 44 18 8 21 50 1.2
    BLT104-M18 2.5 18×2.50 26 65 117 66 22 163 58 21 10 27 70 2.6
    BLT104-M20 3 20×2.50 30 65 117 66 22 163 58 21 10 27 100 2.65
    BLT104-M24 5 24×3.00 36 65 117 66 22 163 58 21 10 27 160 2.75
    BLT104-M27 5.6 27×3.00 38 87 147 80 26.5 196 76.5 28 12 36 200 5.45
    BLT104-M30 7.8 30×3.50 48 87 147 80 26.5 196 76.5 28 12 36 500 5.5
    BLT104-36S 9 36×4.00 54 87 47 80 26.5 196 76.5 28 12 36 500 5.6
    BLT104-36B 11 36×4.00 56 110 186 100 33 256 95 36 19 46 600 11.55
    BLT104-M42 15.6 42×4.50 63 110 186 100 33 256 95 36 19 46 600 11.8
    BLT104-M48 20 48×5.00 72 110 186 100 33 256 95 36 19 46 600 12.1
    BLT104-M56 22 56×5.50 84 123 200 110 35 279 107 36 22 55 800 15.9
    BLT104-M64 22.5 64×6.00 100 123 200 110 35 279 107 36 22 55 800 16.7

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT104-M8 8×1.25 0.8 1.6 0.5 1 0.7 0.5 0.5 1.05 0.75 0.5
    BLT104-M10 10×1.50 1.2 2.4 0.7 1.4 0.98 0.7 0.7 1.47 1.05 0.7
    BLT104-M12 12×1.75 2 4 1 2 1.4 1 1 2.1 1.5 1
    BLT104-M14 14×2.00 2.4 4.8 1.5 3 2.1 1.5 1.5 3.15 2.25 1.5
    BLT104-M16 16×2.00 3.2 6.4 2 4 2.8 2 2 4.2 3 2
    BLT104-M18 18×2.50 5 10 2.5 5 3.5 2.5 2.5 5.25 3.75 2.5
    BLT104-M20 20×2.50 5.6 11.2 3 6 4.2 3 3 6.3 4.5 3
    BLT104-M24 24×3.00 9.2 18.4 5 10 7 5 5 10.5 7.5 5
    BLT104-M27 27×3.00 9.5 19 5.6 11.2 7.84 5.6 5.6 11.76 8.4 5.6
    BLT104-M30 30×3.50 12 24 7.8 15.6 10.92 7.8 7.8 16.38 11.7 7.8
    BLT104-M36S 36×4.00 12.5 25 9 18 2 9 9 18.9 13.5 9
    BLT104-M36B 36×4.00 13.5 27 11 22 17 11 11 25.2 18 11
    BLT104-M42 42×4.50 15 30 15 30 21.2 15 15 31.5 22.5 15
    BLT104-M48 48×5.00 20 40 20 40 28 20 20 42 30 20
    BLT104-M56 56×5.50 22 44 22 44 30.8 22 22 46.2 33 22
    BLT104-M64 64×6.00 22.5 45 22.5 45 31.5 22.5 22.5 47.25 33.75 22.5

    No. de item Límite de carga de trabajo (t) Rosca Dimensiones (mm) Par (Nm) Peso (kg)
    M TPI E A B C D F G H S SW
    BLT104-1/2 0.8 1/2 13 20 33 58 36 10 84 30 10 6 6 15 0.33
    BLT104-5/8 1.6 5/8 11 24 50 90 50 15 125 44 18 8 21 30 0.2
    BLT104-3/4 2.4 3/4 10 30 65 90 50 15 25 44 18 8 21 80 2.6
    BLT104-7/8 3 7/8 9 36 65 117 66 22 163 58 21 10 27 90 2.65
    BLT104-1 4 1 8 36 65 117 66 22 163 58 21 10 27 110 2.75
    BLT104-1-1/4 6.25 1-1/4 7 48 87 147 80 26.5 196 76.5 28 12 36 200 5.55
    BLT104-1-1/2 10 1-1/2 6 60 10 186 100 33 256 95 36 19 46 500 11.3
    BLT104-2 16 2 4.5 76 110 186 100 33 256 95 36 19 46 600 13.2

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT104-1/2 1/2 1.2 2.4 0.8 1.6 1.12 0.8 0.8 1.68 1.2 0.8
    BLT104-5/8 5/8 2.6 5.2 1.6 3.2 2.24 0.6 0.6 3.36 2.4 1.6
    BLT104-3/4 3/4 3.6 7.2 2.4 4.8 3.36 2.4 2.4 5 3.6 2.4
    BLT104-7/8 7/8 4.5 9 3 6 4.2 3 3 6.3 4.5 3
    BLT104-1 1 7.2 14.4 4 8 5.6 4 4 8.4 6 4
    BLT104-1-1/4 1-1/4 9.6 19.2 6.25 12.5 8.75 6.25 6.25 13.13 9.38 6.25
    BLT104-1-1/2 1-1/2 11 22 10 20 14 10 10 21 15 10
    BLT104-2 2 16 32 16 32 22.4 16 16 33.6 24 16
    Descargar manual de instrucciones
    • Customize
      PersonalizaciónOfrecemos una personalización completa basada en los requisitos del cliente, incluidas las marcas, los colores, los logotipos, los procesos de recubrimiento de pernos y la apariencia. También podemos diseñar dibujos a medida de necesidades específicas.
    • Service
      Servicio Los cáncamos roscables métricos y UNC están disponibles en stock y se pueden enviar en un plazo de 1 a 3 días. En el caso de los cáncamos roscables especiales, la entrega se puede organizar en un plazo de 3 a 15 días (contacte con nuestro equipo de servicio para confirmar el pedido al por mayor).
    ¿Desea saber más sobre nuestros productos?
    Email: info@mainlywell.com
    Tel.: +86-15122032926
    Contáctenos

    Inspeccione siempre el cáncamo giratorio para asegurarse de que esté en buen estado y de que el orificio roscado esté limpio y libre de residuos antes de usarlo. Durante la instalación, utilice la herramienta adecuada para atornillarlo firmemente. Finalmente, asegúrese de que la base del cáncamo esté firmemente apretada a la superficie de carga, sin holguras ni par de apriete insuficiente.

    Además del óxido negro, también ofrecemos el recubrimiento Dacromet como opción estándar. Dependiendo de su entorno de trabajo, existen opciones adicionales como el cromado, la galvanización o la infiltración de zinc para mejorar la durabilidad y la resistencia a la corrosión.

    Los cáncamos giratorios deben ser inspeccionados por un oficial de seguridad profesional antes y después de cada uso, y al menos una vez al año por personal cualificado. Durante la inspección, compruebe si hay corrosión severa, grietas, fracturas o deformaciones en los tornillos y componentes soldados. Confirme que todos los componentes móviles (como los mecanismos de rotación y volteo) funcionen correctamente y busque señales de daños por calor o desgaste excesivo. Si tiene alguna duda sobre el estado de seguridad del cáncamo, deje de usarlo inmediatamente e informe del problema a su supervisor.

    No recomendamos colocar una arandela entre el cáncamo y la carga. Si es inevitable, proporcione las dimensiones detalladas de la carga para que nuestro equipo técnico pueda evaluar el impacto de la carga y recomendar la solución de elevación más segura.
