    Cáncamo de elevación BLT094

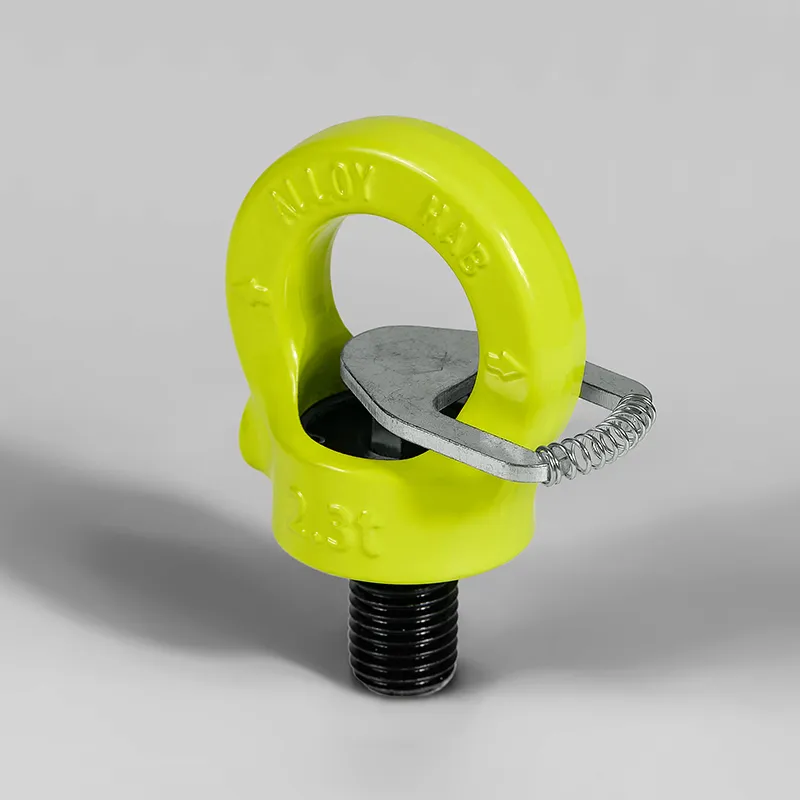

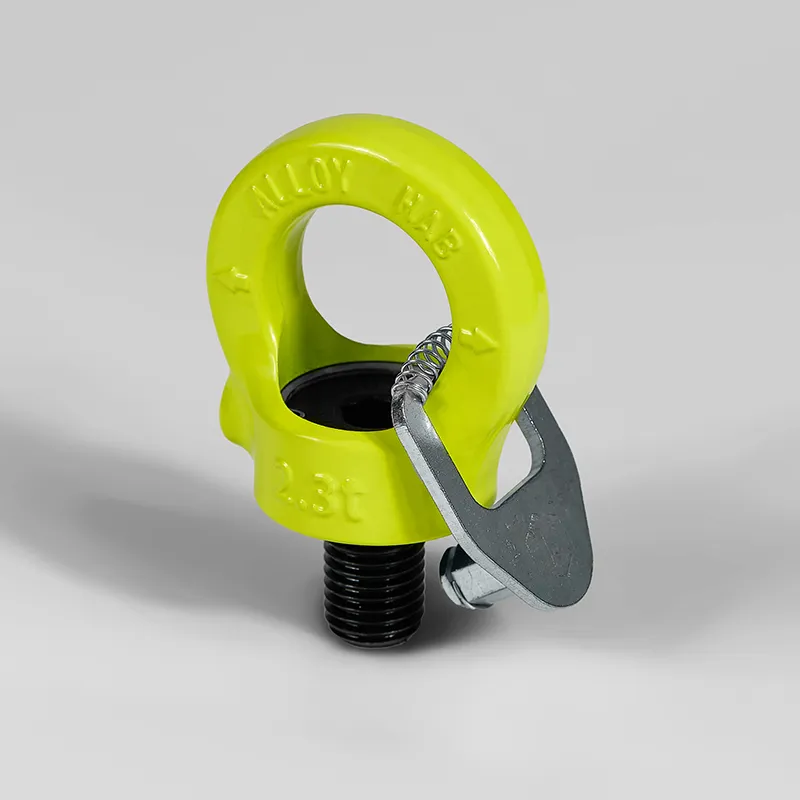

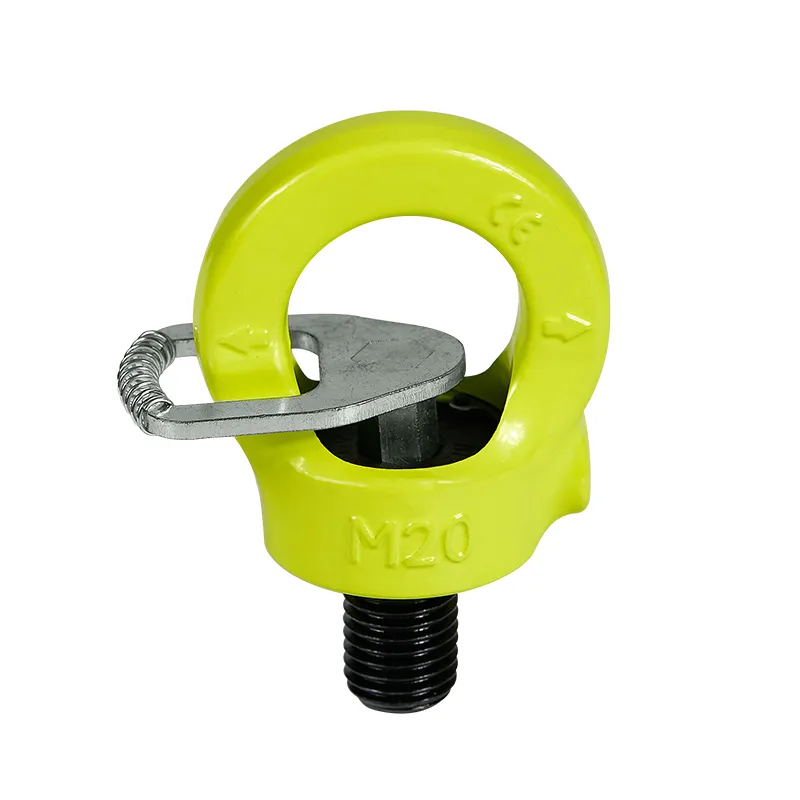

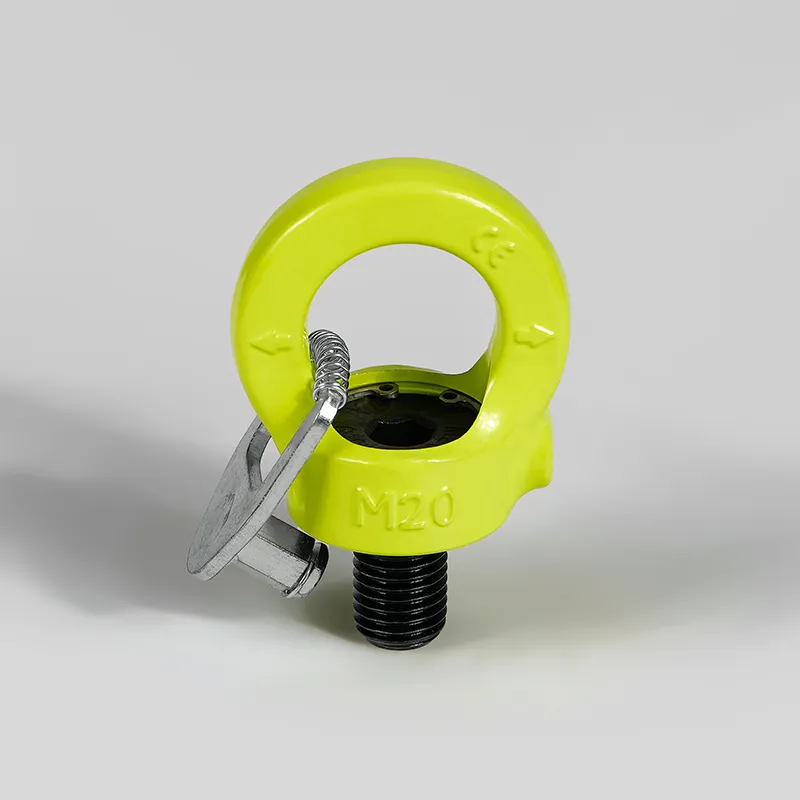

    Cáncamo roscable (tipo arandela) con placa autoblocante
    • Límite de carga de trabajo
      Límite de carga de trabajo 0.3-12t
    • Rotación
      Rotación 360 grados
    • Material: Acero aleado al cromo-molibdeno de alta resistencia
    • Tipo de fijación: Atornillable
    • Ángulo de rotación: 360°
    • Ángulo de pivote: 0°
    • Tratamiento superficial (anillos): Recubrimiento en polvo
    • Tratamiento superficial (pernos): Acabado de óxido negro
    • Rango de temperatura de trabajo: -40°C a +200°C
    • Tamaño de la rosca: M8–M48
    • Grado del perno: 10.9
    • Rosca personalizada: Métrica/UNC/UNF/rosca de tubo/alargada/acortada
    • Gira bajo carga: No
    • Muelle de sujeción para la barra de suspensión: No
    • Carga máxima de trabajo: 0.3T-12T
    • Factor de seguridad: 4:1
    • Norma: DIN EN 1677-1
    • Protección contra explosiones: No
    • Color RAL: Personalizable
    • Etiqueta de identificación disponible: No
    Inspección y normas
    • Pasó la inspección del calibre de tapón de 6 g para verificar la compatibilidad con orificios roscados de precisión
    • Soportó pruebas de fatiga de carga 1.5 veces (20,000 ciclos) y pruebas de carga nominal 2.5 veces para mayor durabilidad
    • Verificado a través de la inspección de partículas magnéticas para confirmar la integridad sin grietas
    • Fabricado de acuerdo con las normas EN1677-1, con informes de prueba certificados disponibles a pedido
    Aplicaciones

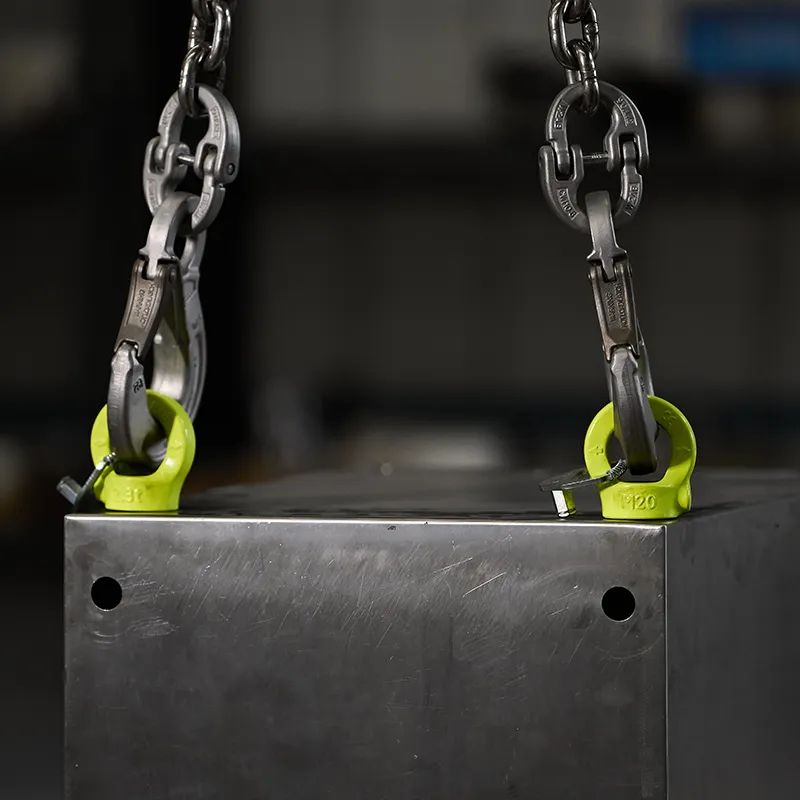

    • Petróleo y gas: Adecuado para operaciones de elevación en espacios reducidos, como la instalación y el mantenimiento de equipos de extracción de petróleo y gas
    • Logística y transporte: Se utiliza con frecuencia para levantar y manipular cargas voluminosas o de forma irregular, incluidos contenedores y mercancías a granel grandes

    El cáncamo roscable tipo arandela ofrece un límite de carga de trabajo de 0.3-12t y una rotación completa de 360 grados. Su diseño ligero y compacto, combinado con una placa autoblocante que garantiza una instalación rápida y sin herramientas, lo convierte en una solución ideal para operaciones de elevación eficientes y seguras en espacios limitados.
    Cáncamo roscable (0.3-12t)
    Características principales
    • Diseño compacto y ligero para su instalación en entornos de elevación confinados

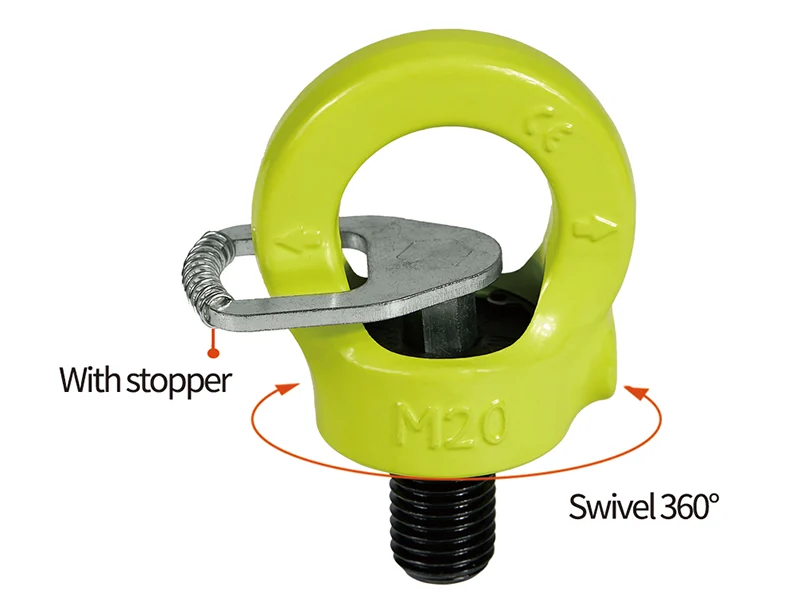

    • Permite una rotación completa de 360° para un posicionamiento preciso de la carga
    • Equipado con una placa autoblocante para una instalación rápida y sin herramientas.
    • Disponible en M8-M48 y tamaños de rosca personalizados (extendida, acortada, gruesa, fina, métrica o imperial)
    • Carga de trabajo limitada (WLL) de 0.3-12t, lo que garantiza un rendimiento seguro incluso en ángulos difíciles (p. ej., 90°)
    • Factor de seguridad 4:1 con pruebas 100% no destructivas para una mayor fiabilidad
    • Los componentes que soportan carga cuentan con números de lote para facilitar la trazabilidad
    • Forjado a partir de acero aleado de cromo-molibdeno de alta resistencia, tratado térmicamente (templado y revenido) para una resistencia y tenacidad superiores
    • Recubrimiento de polvo electrostático de resina epoxi (anillo) y tratamiento de óxido negro (perno) para mejorar la resistencia a la corrosión
    Especificaciones

    (Disponible en rosca métrica y rosca UNC)

    • Cáncamo roscable (0.3-12t)
    • Cáncamo roscable (0.3-12t)

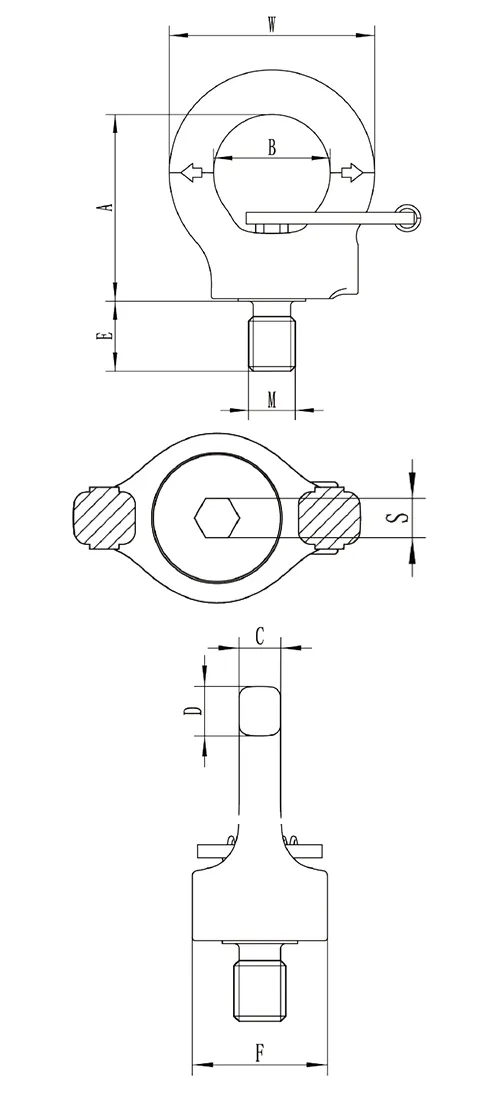

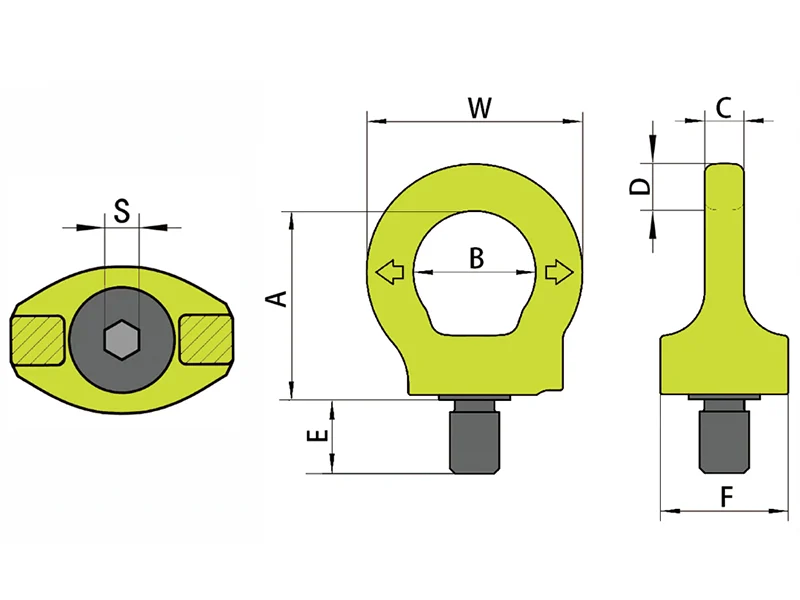

    No. de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Par (Nm) Peso (kg)
    E A B C D F W S
    BLT094-M8 0.30 8×1.25 12 40.0 25 8 9.5 26 44 6 10-40 0.15
    BLT094-M10 0.40 10×1.50 15 40.0 25 8 9.5 26 44 6 10-40 0.15
    BLT094-M12 0.75 12×1.75 18 47.0 30 10 11.0 32 52 8 15-40 0.20
    BLT094-M14 0.75 14×2.00 18 47.0 30 10 11.0 32 52 8 30-100 0.20
    BLT094-M16 1.50 16×2.00 24 54.0 35 14 13.0 39 61 10 45-130 0.35
    BLT094-M18 1.50 18X2.50 24 54.0 35 14 13.0 39 61 10 100-170 035
    BLT094-M20 2.30 20×2.50 30 63.0 40 16 15.0 47 70 12 100-170 0.60
    BLT094-M22 2.30 22×2.50 30 63.0 40 16 15.0 47 70 12 100-170 0.60
    BLT094-M24 3.20 24×3.00 36 73.0 48 19 18.0 55 84 14 190-280 1.00
    BLT094-M27 3.20 27x3.00 36 73.0 48 19 18.0 55 84 14 250-500 1.00
    BLT094-M30 4.50 30×3.50 45 91.5 60 24 22.5 67 105 17 270-600 2.00
    BLT094-M33 4.50 33×3.50 45 91.5 60 24 22.5 67 105 17 270-600 2.00
    BLT094-M36 7.00 36×4.00 54 114.0 72 29 27.0 85 126 22 270-600 3.00
    BLT094-M42 9.00 42×4.50 63 130.0 82 34 32.5 98 147 22 350-800 5.00
    BLT094-M48 12.00 48X5.00 72 151.0 96 38 36.0 114 168 27 350-800 7.50

    * Factor de seguridad de 4:1;
    * Las operaciones de soldadura deben ser realizadas por personal de soldadura calificado de acuerdo con las especificaciones EN287 o AWS;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT094-M8 8 1 2 0.30 0.6 0.42 0.30 0.30 0.63 0.45 0.30
    BLT094-M10 10 1 2 0.40 0.8 0.56 0.40 0.40 0.80 0.60 0.40
    BLT094-M12 12 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
    BLT094-M14 14 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
    BLT094-M16 16 4 8 1.50 3.0 2.10 1.50 1.50 3.10 2.20 1.50
    BLT094-M18 18 4 8 1.50 3.0 2.10 1.50 1.50 3.10 2.20 1.50
    BLT094-M20 20 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
    BLT094-M22 22 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
    BLT094-M24 24 8 16 3.20 6.4 4.50 3.20 3.20 6.70 4.80 3.20
    BLT094-M27 27 8 16 3.20 6.4 4.50 3.20 3.20 6.70 4.80 3.20
    BLT094-M30 30 12 24 4.50 9.0 6.30 4.50 4.50 9.40 6.70 4.50
    BLT094-M33 33 12 24 4.50 9.0 6.30 4.50 4.50 9.40 6.70 4.50
    BLT094-M36 36 16 32 7.00 14.0 9.80 7.00 7.00 14.70 10.50 7.00
    BLT094-M42 42 24 48 9.00 18.0 12.60 9.00 9.00 18.90 13.50 9.00
    BLT094-M48 48 32 64 12.00 24.0 16.80 12.00 12.00 25.00 18.00 12.00

    No. de item Límite de carga de trabajo (t) Rosca Dimensiones (mm) Par (Nm) Peso (kg)
    M TPI E A B C D F W 5
    BLT094-3/8 0.40 3/8 16.0 15.0 40.0 25 8 9.5 26 44 6 10-40 0.15
    BLT094-1/2 0.75 1/2 13.0 18.0 47.0 30 10 11.0 32 52 8 15-40 0.20
    BLT094-5/8 1.50 5/8 11.0 24.0 54.0 35 14 13.0 39 61 10 45-130 0.35
    BLT094-3/4 2.30 3/4 10.0 30.0 63.0 40 16 15.0 47 70 12 45-130 0.60
    BLT094-7/8 2.30 7/8 9.0 30.0 63.0 40 16 15.0 47 70 12 100-170 0.60
    BLT094-1 3.20 1 8.0 36.0 73.0 48 19 18.0 55 84 14 190-280 1.00
    BLT094-1-1/4 4.50 1-1/4 7.0 45.0 91.5 60 24 22.5 67 105 17 270-600 2.00
    BLT094-1-1/2 7.00 1-1/2 6.0 54.0 114.0 72 29 27.0 85 126 22 270-600 3.00
    BLT094-1-3/4 9.00 1-3/4 5.0 63.0 130.0 82 34 32.5 98 147 22 350-800 5.00
    BLT094-2 12.00 2 4.5 72.0 151.0 96 38 36.0 114 168 27 350-800 7.50

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0 0° 90° 90 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT094-3/8 3/8 1 2 0.40 0.8 0.56 0.40 0.40 0.8 0.6 0.40
    BLT094-1/2 1/2 2 4 0.75 1.5 1.00 0.75 0.75 1.5 1.1 0.75
    BLT094-5/8 5/8 4 8 1.50 3.0 2.10 1.50 1.50 3.1 2.2 1.50
    BLT094-3/4 3/4 6 12 2.30 4.6 3.20 2.30 2.30 4.8 3.4 2.30
    BLT094-7/8 7/8 6 12 2.30 4.6 3.20 2.30 2.30 4.8 3.4 2.30
    BLT094-1 1 8 16 3.20 6.4 4.50 3.20 3.20 6.7 4.8 3.20
    BLT094-1-1/4 1-1/4 12 24 4.50 9.0 6.30 4.50 4.50 9.4 6.7 4.50
    BLT094-1-1/2 1-1/2 16 32 7.00 14.0 9.80 7.00 7.00 14.7 10.5 7.00
    BLT094-1-3/4 1-3/4 24 48 9.00 18.0 12.60 9.00 9.00 18.9 13.5 9.00
    BLT094-2 2 32 64 12.00 24.0 16.80 12.00 12.00 25.0 18.0 12.00
    Descargar manual de instrucciones
    • Customize
      PersonalizaciónOfrecemos una personalización completa basada en los requisitos del cliente, incluidas las marcas, los colores, los logotipos, los procesos de recubrimiento de pernos y la apariencia. También podemos diseñar dibujos a medida de necesidades específicas.
    • Service
      Servicio Los cáncamos roscables métricos y UNC están disponibles en stock y se pueden enviar en un plazo de 1 a 3 días. En el caso de los cáncamos roscables especiales, la entrega se puede organizar en un plazo de 3 a 15 días (contacte con nuestro equipo de servicio para confirmar el pedido al por mayor).
    ¿Desea saber más sobre nuestros productos?
    Email: info@mainlywell.com
    Tel.: +86-15122032926
    Contáctenos

    Inspeccione siempre el cáncamo giratorio para asegurarse de que esté en buen estado y de que el orificio roscado esté limpio y libre de residuos antes de usarlo. Durante la instalación, utilice la herramienta adecuada para atornillarlo firmemente. Finalmente, asegúrese de que la base del cáncamo esté firmemente apretada a la superficie de carga, sin holguras ni par de apriete insuficiente.

    Además del óxido negro, también ofrecemos el recubrimiento Dacromet como opción estándar. Dependiendo de su entorno de trabajo, existen opciones adicionales como el cromado, la galvanización o la infiltración de zinc para mejorar la durabilidad y la resistencia a la corrosión.

    Los cáncamos giratorios deben ser inspeccionados por un oficial de seguridad profesional antes y después de cada uso, y al menos una vez al año por personal cualificado. Durante la inspección, compruebe si hay corrosión severa, grietas, fracturas o deformaciones en los tornillos y componentes soldados. Confirme que todos los componentes móviles (como los mecanismos de rotación y volteo) funcionen correctamente y busque señales de daños por calor o desgaste excesivo. Si tiene alguna duda sobre el estado de seguridad del cáncamo, deje de usarlo inmediatamente e informe del problema a su supervisor.

    No recomendamos colocar una arandela entre el cáncamo y la carga. Si es inevitable, proporcione las dimensiones detalladas de la carga para que nuestro equipo técnico pueda evaluar el impacto de la carga y recomendar la solución de elevación más segura.
