    Cáncamo de elevación BLT081

    Cáncamo de elevación de carga lateral
    • Límite de carga de trabajo
      Límite de carga de trabajo 0.3-22.5t
    • Rotación
      Rotación 360 grados
    • Pivote
      Pivote 180 grados
    • Material: Acero aleado al cromo-molibdeno de alta resistencia
    • Tipo de fijación: Atornillable
    • Ángulo de rotación: 360°
    • Ángulo de pivote: 180°
    • Tratamiento superficial (anillos): Recubrimiento en polvo
    • Tratamiento superficial (pernos): Acabado de óxido negro
    • Rango de temperatura de trabajo: -40°C a +200°C
    • Tamaño de la rosca: M8–M64
    • Grado del perno: 10.9
    • Rosca personalizada: Métrica/UNC/UNF/rosca de tubo/alargada/acortada
    • Gira bajo carga: No
    • Muelle de sujeción para la barra de suspensión: Sí
    • Carga máxima de trabajo: 0.3T-22.5T
    • Factor de seguridad: 4:1
    • Norma: DIN EN 1677-1
    • Protección contra explosiones: No
    • Color RAL: Personalizable
    • Etiqueta de identificación disponible: No
    • Cáncamo de elevación de carga lateral (0.3-22.5t)
    • Cáncamo de elevación de carga lateral (0.3-22.5t)
    Aplicaciones
    • Plantas Industriales: Adecuado para levantar y transportar moldes, así como para instalar diversos equipos de producción industrial
    • Transporte: Comúnmente utilizado para levantar y asegurar equipos industriales y transportar contenedores

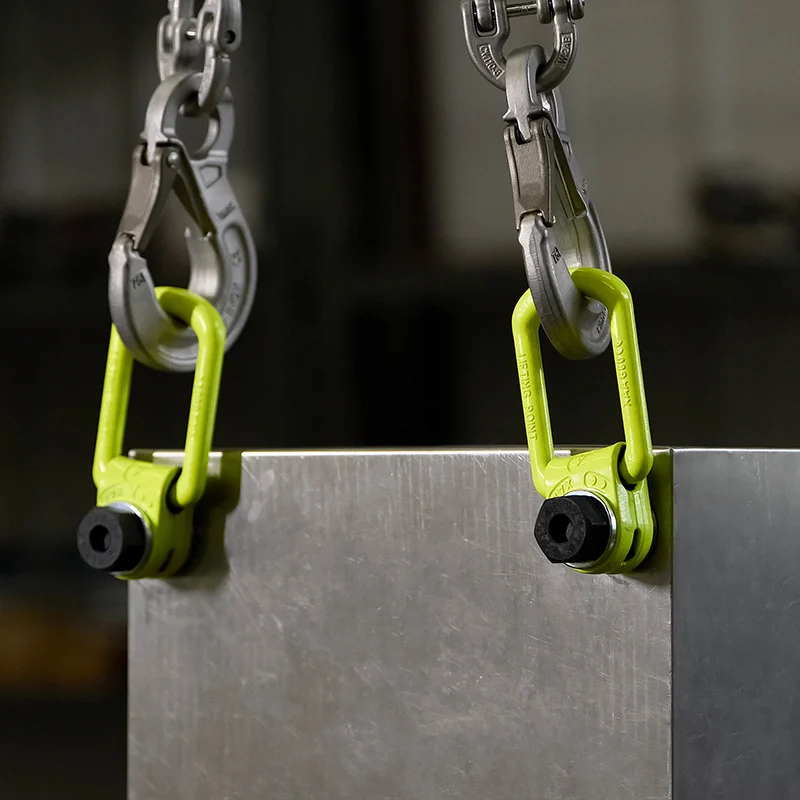

    El cáncamo de elevación de carga lateral está diseñado para manejar operaciones de elevación de carga lateral con precisión y seguridad. Con un límite de carga de trabajo de 0.3 a 22.5t, ofrece una rotación completa de 360° y un giro de 180° para adaptarse sin problemas a escenarios de elevación complejos. Este cáncamo de elevación horizontal está diseñado para aplicaciones versátiles en los sectores de petróleo y gas, fabricación industrial y transporte.

    Inspección y normas
    • Pasó la inspección del calibre de tapón de 6g para verificar la compatibilidad con orificios roscados de precisión
    • Soportó pruebas de fatiga de carga 1.5x (20,000 ciclos) y pruebas de carga nominal 2.5x
    • La inspección de partículas magnéticas garantiza una integridad sin grietas
    • Cumple con las normas de producción EN1677-1, con informes de prueba certificados disponibles a pedido
    Cáncamo de elevación de carga lateral (0.3-22.5t)
    Características principales
    • Diseñado para aplicaciones de elevación de carga lateral, el cáncamo cuenta con un mecanismo de anillo elástico de posicionamiento interno y un casquillo en la sección del perno para bloquear el anillo de forma segura en su lugar, evitando movimientos innecesarios o colisiones durante períodos no operativos.
    • Equipado con un diseño de doble hexágono en la parte superior del perno para una instalación fácil y eficiente

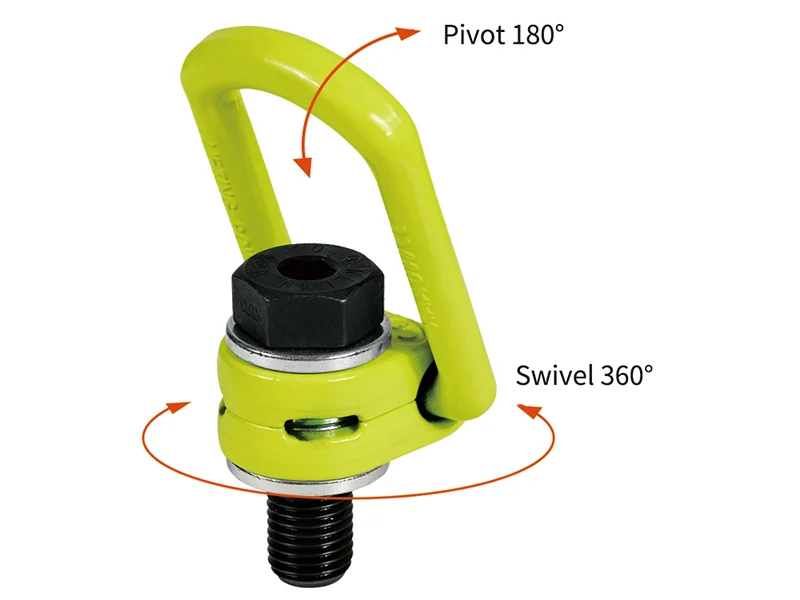

    • Capaz de girar 360° y girar 180°, lo que permite versatilidad para tareas de elevación complejas
    • Disponible en M8-M64, con un diseño dividido para el anillo y el perno para adaptarse a tamaños de rosca personalizados (por ejemplo, roscas alargadas, acortadas, gruesas, finas, métricas o UNC)
    • Límite de carga de trabajo (WLL) de 0.3-22.5t, con un factor de seguridad de 4:1. Todos los productos se someten a pruebas 100% no destructivas.
    • Cada componente portante está estampado con un número de lote de producción para su trazabilidad.

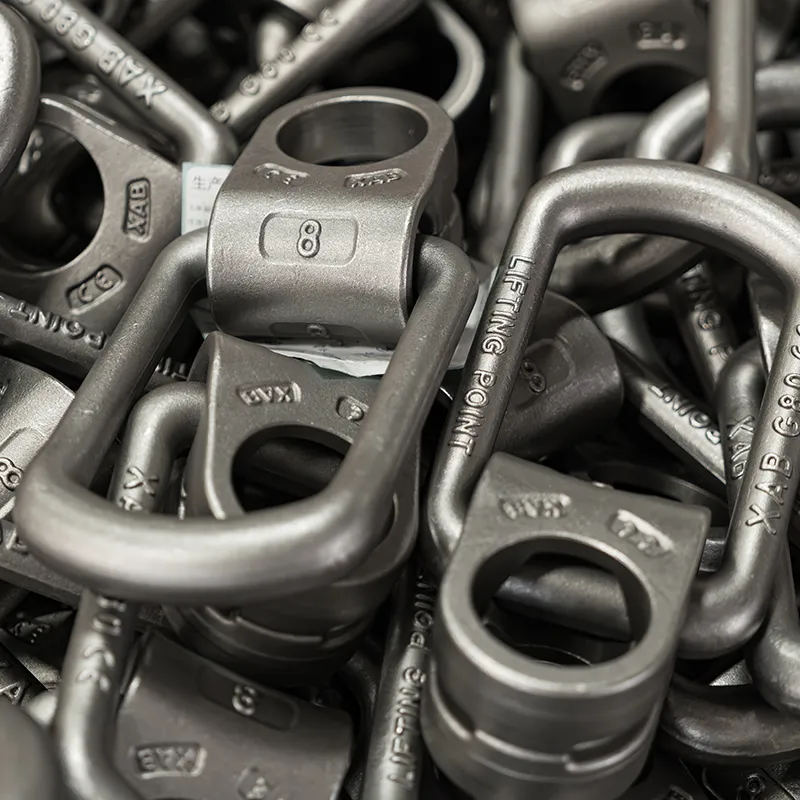

    • Forjado a partir de acero aleado de cromo-molibdeno de alta resistencia, tratado térmicamente (templado y revenido) para una durabilidad y tenacidad superiores
    • El recubrimiento de polvo electrostático de resina epoxi para el anillo y el tratamiento de óxido negro para el perno garantizan la resistencia contra el desgaste y la corrosión
    Especificaciones

    (Disponible en rosca métrica y rosca UNC)

    • Cáncamo de elevación de carga lateral (0.3-22.5t)
    • Cáncamo de elevación de carga lateral (0.3-22.5t)

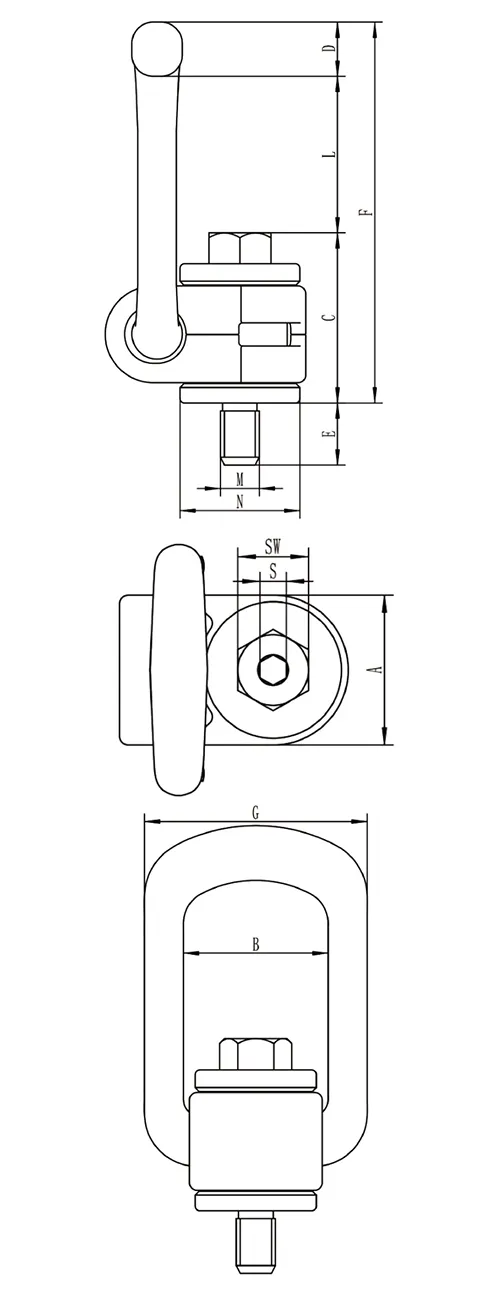

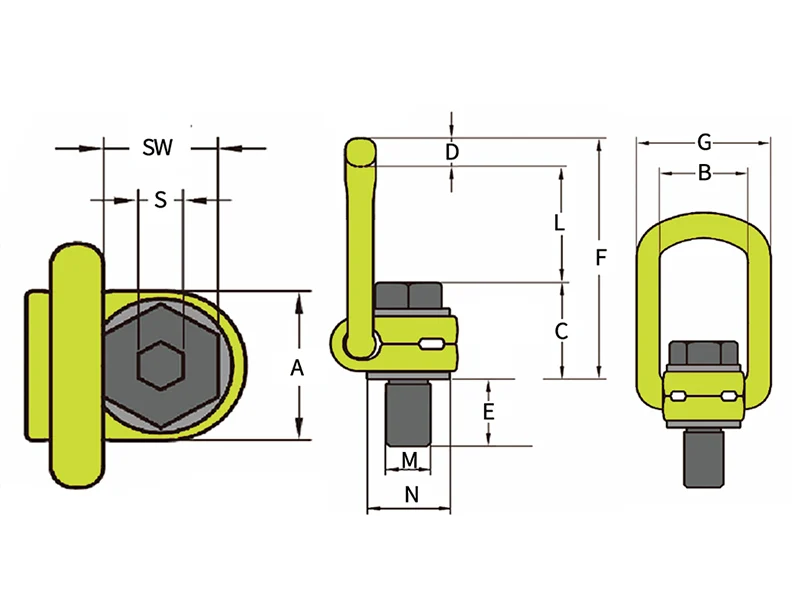

    No. de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Par (Nm) Peso (kg)
    E A B C D F G L N s SW
    BLT081-M8 0.30 8×1.25 11 34 37 42 14.0 98.5 57 42.5 31.0 6 13 10-40 0.5
    BLT081-M10 0.63 10×1.50 16 34 37 44 14.0 98.5 57 40.5 31.0 6 16 10-40 0.5
    BLT081-M12 1.00 12×1.75 18 34 37 45 14.0 98.5 57 39.5 31.0 8 18 15-40 0.5
    BLT081-M14 1.20 14×2.00 21 34 37 48 14.0 98.5 57 36.5 31.0 10 24 30-100 0.5
    BLT081-M16 1.50 16×2.00 24 34 37 48 14.0 98.5 57 36.5 31.0 10 24 45-130 0.5
    BLT081-M18 2.00 18×2.50 26 50 54 58 16.5 143.0 82 68.5 45.0 12 30 100-170 1.5
    BLT081-M20 2.50 20×2.50 30 50 54 58 16.5 143.0 82 68.5 45.0 12 30 100-170 1.5
    BLT081-M22 3.00 22×2.50 30 50 54 61 16.5 143.0 82 65.5 45.0 14 36 100-170 1.5
    BLT081-M24 4.00 24×3.00 36 50 54 61 16.5 143.0 82 65.5 45.0 14 36 190-280 1.5
    BLT081-M27 4.00 27×3.00 38 60 65 82 22.0 170.0 99 66.0 59.0 17 46 250-500 3.0
    BLT081-M30 5.00 30×3.50 48 60 65 82 22.0 170.0 99 66.0 59.0 17 46 270-600 3.5
    BLT081-M33 6.00 33×3.50 54 60 65 85 22.0 170.0 99 63.0 59.5 22 55 270-600 3.5
    BLT081-M36S 7.00 36×4.00 54 60 65 85 22.0 170.0 99 63.0 59.5 22 55 270-600 3.5
    BLT081-M36B 8.00 36×4.00 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 270-600 6.0
    BLT081-M39 8.00 39×4.00 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 350-800 6.0
    BLT081-M42S 10.00 42×4.50 72 77 85 106 27.0 226.5 123 93.5 69.0 22 65 350-800 6.5
    BLT081-M42B 15.00 42×4.50 63 95 104 117 36.0 257.5 158 104.5 98.0 22 65 350-800 11.0
    BLT081-M45 15.00 45×4.50 63 95 104 117 36.0 257.5 158 104.5 98.0 22 65 350-800 11.0
    BLT081-M48 20.00 48×5.00 72 95 104 120 36.0 257.5 158 101.5 98.0 27 75 350-800 12.0
    BLT081-M52 20.00 52×5.00 72 95 104 117 36.0 257.5 158 104.5 98.0 27 75 350-900 12.0
    BLT081-M56 22.00 56×5.50 84 95 104 117 36.0 257.5 158 104.5 98.0 27 85 350-900 15.0
    BLT081-M64 22.50 64×6.00 100 114 104 138 36.0 266.0 158 92.0 109.0 32 95 500-1000 16.3

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;
    * La 'B' representa la estructura grande, la 'S' representa la estructura pequeña;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT081-M8 8 0.30 0.60 0.30 0.60 0.42 0.30 0.30 0.63 0.45 0.30
    BLT081-M10 10 0.63 1.26 0.63 1.26 0.88 0.63 0.63 1.32 0.95 0.63
    BLT081-M12 12 1.00 2.00 1.00 2.00 1.40 1.00 1.00 2.10 1.50 1.00
    BLT081-M14 14 1.20 2.40 1.20 2.40 1.70 1.20 1.20 2.50 1.80 1.20
    BLT081-M16 16 1.50 3.00 1.50 3.00 2.10 1.50 1.50 3.10 2.20 1.50
    BLT081-M18 18 2.00 4.00 2.00 4.00 2.80 2.00 2.00 4.20 3.00 2.00
    BLT081-M20 20 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
    BLT081-M22 22 3.00 6.00 3.00 6.00 4.20 3.00 3.00 6.30 4.50 3.00
    BLT081-M24 24 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
    BLT081-M27 27 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
    BLT081-M30 30 5.00 10.00 5.00 10.00 7.00 5.00 5.00 10.50 7.50 5.00
    BLT081-M33 33 6.00 12.00 6.00 12.00 8.50 6.00 6.00 12.70 9.00 6.00
    BLT081-M36S 36 7.00 14.00 7.00 14.00 9.80 7.00 7.00 14.70 10.50 7.00
    BLT081-M36B 36 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
    BLT081-M39 39 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
    BLT081-M42S 42 10.00 20.00 10.00 20.00 14.00 10.00 10.00 21.00 15.00 10.00
    BLT081-M42B 42 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
    BLT081-M45 45 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
    BLT081-M48 48 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
    BLT081-M52 52 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
    BLT081-M56 56 22.00 44.00 22.00 44.00 30.80 22.00 22.00 46.20 33.00 22.00
    BLT081-M64 64 22.50 45.00 22.50 45.00 31.50 22.50 22.50 47.25 33.75 22.50

    No. de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Par (Nm) Peso (kg)
    M TPI E A B C D F G L N S SW
    BLT081-3/8 0.63 3/8 16.0 16 34 37 43 14.0 98.5 57 41.5 31.0 6 16 10-40 0.5
    BLT081-1/2 1.00 1/2 13.0 21 34 37 45 14.0 98.5 57 39.5 31.0 8 18 15-40 0.5
    BLT081-5/8 1.50 5/8 11.0 24 34 37 48 14.0 98.5 57 36.5 31.0 10 24 45-130 0.5
    BLT081-3/4 2.50 3/4 10.0 26 50 54 58 16.5 143.0 82 68.5 45.0 12 30 45-130 1.5
    BLT081-7/8 2.50 7/8 9.0 30 50 54 61 16.5 143.0 82 65.5 45.0 14 36 100-170 1.5
    BLT081-1 4.00 1 8.0 36 50 54 61 16.5 143.0 82 65.5 45.0 14 36 190-280 1.5
    BLT081-1-1/4 5.00 1-1/4 7.0 48 60 65 80 22.0 174.0 99 72.0 59.5 17 46 270-600 3.5
    BLT081-1-1/2 8.00 1-1/2 6.0 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 270-600 6.0
    BLT081-1-3/4 15.00 1-3/4 5.0 63 95 104 116 36.0 257.5 158 105.5 98.0 22 65 350-800 11.0
    BLT081-2 20.00 2 4.5 72 95 104 112 36.0 257.5 158 109.5 98.0 27 75 350-800 12.0

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT081-3/8 3/8 0.63 1.26 0.63 1.26 0.88 0.63 0.63 1.32 0.95 0.63
    BLT081-1/2 1/2 1.00 2.00 1.00 2.00 1.40 1.00 1.00 2.10 1.50 1.00
    BLT081-5/8 5/8 1.50 3.00 1.50 3.00 2.10 1.50 1.50 3.10 2.20 1.50
    BLT081-3/4 3/4 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
    BLT081-7/8 7/8 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
    BLT081-1 1 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
    BLT081-1-1/4 1-1/4 5.00 10.00 5.00 10.00 7.00 5.00 5.00 10.50 7.50 5.00
    BLT081-1-1/2 1-1/2 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
    BLT081-1-3/4 1-3/4 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
    BLT081-2 2 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
    Descargar manual de instrucciones
    • Customize
      PersonalizaciónOfrecemos una personalización completa basada en los requisitos del cliente, incluidas las marcas, los colores, los logotipos, los procesos de recubrimiento de pernos y la apariencia. También podemos diseñar dibujos a medida de necesidades específicas.
    • Service
      Servicio Los cáncamos roscables métricos y UNC están disponibles en stock y se pueden enviar en un plazo de 1 a 3 días. En el caso de los cáncamos roscables especiales, la entrega se puede organizar en un plazo de 3 a 15 días (contacte con nuestro equipo de servicio para confirmar el pedido al por mayor).
    ¿Desea saber más sobre nuestros productos?
    Email: info@mainlywell.com
    Tel.: +86-15122032926
    Contáctenos

    Inspeccione siempre el cáncamo giratorio para asegurarse de que esté en buen estado y de que el orificio roscado esté limpio y libre de residuos antes de usarlo. Durante la instalación, utilice la herramienta adecuada para atornillarlo firmemente. Finalmente, asegúrese de que la base del cáncamo esté firmemente apretada a la superficie de carga, sin holguras ni par de apriete insuficiente.

    Además del óxido negro, también ofrecemos el recubrimiento Dacromet como opción estándar. Dependiendo de su entorno de trabajo, existen opciones adicionales como el cromado, la galvanización o la infiltración de zinc para mejorar la durabilidad y la resistencia a la corrosión.

    Los cáncamos giratorios deben ser inspeccionados por un oficial de seguridad profesional antes y después de cada uso, y al menos una vez al año por personal cualificado. Durante la inspección, compruebe si hay corrosión severa, grietas, fracturas o deformaciones en los tornillos y componentes soldados. Confirme que todos los componentes móviles (como los mecanismos de rotación y volteo) funcionen correctamente y busque señales de daños por calor o desgaste excesivo. Si tiene alguna duda sobre el estado de seguridad del cáncamo, deje de usarlo inmediatamente e informe del problema a su supervisor.

    No recomendamos colocar una arandela entre el cáncamo y la carga. Si es inevitable, proporcione las dimensiones detalladas de la carga para que nuestro equipo técnico pueda evaluar el impacto de la carga y recomendar la solución de elevación más segura.
