Cáncamo de elevación BLT103

Cáncamo roscable (tipo arandela) S+ con placa autoblocante

Cáncamo roscable S+ (0.3-18t)
  • Cáncamo roscable S+ (0.3-18t)
  • Cáncamo roscable S+ (0.3-18t)
  • Cáncamo roscable S+ (0.3-18t)
    • Reciba una cotización hoy mismo
    Cáncamo de elevación BLT103

    Cáncamo roscable (tipo arandela) S+ con placa autoblocante
    • Límite de carga de trabajo
      Límite de carga de trabajo 0.3-18t
    • Rotación
      Rotación 360 grados
    • Material: Acero aleado al cromo-molibdeno de alta resistencia
    • Tipo de fijación: Atornillable
    • Ángulo de rotación: 360°
    • Ángulo de pivote: 0°
    • Tratamiento superficial (anillos): Recubrimiento en polvo
    • Tratamiento superficial (pernos): Dacromet
    • Rango de temperatura de trabajo: -40°C a +200°C
    • Tamaño de la rosca: M8–M64
    • Grado del perno: 10.9
    • Rosca personalizada: Métrica/UNC/UNF/rosca de tubo/alargada/acortada
    • Gira bajo carga: No
    • Muelle de sujeción para la barra de suspensión: No
    • Carga máxima de trabajo: 0.3T-18T
    • Factor de seguridad: 4:1
    • Norma: DIN EN 1677-1
    • Protección contra explosiones: No
    • Color RAL: Personalizable
    • Etiqueta de identificación disponible: No
    Inspección y normas
    • Inspección de calibre de tapón de 6g pasada para orificios roscados de precisión
    • Soportó pruebas de fatiga de carga 1.5x durante 20,000 ciclos y pruebas de carga nominal 2.5x
    • La inspección de partículas magnéticas garantiza una integridad sin grietas
    • Fabricado según las normas EN1677-1 con informes de prueba certificados disponibles a pedido
    Aplicaciones
    • Energía eólica: Evita daños en el equipo desde ángulos de elevación fijos, garantiza un posicionamiento seguro de la pala durante la elevación y la instalación
    • Operaciones portuarias: Apto para componentes industriales y elevación de contenedores, con resistencia para ambientes corrosivos con alto contenido de cloruro
    • Aplicable en otras industrias, como la perforación de petróleo y gas, el transporte de equipos y las plantas industriales.

    Diseñado para sobresalir en espacios reducidos y escenarios de elevación exigentes, este cáncamo roscable (o también llamado cáncamo fijo) con placa autoblocante ofrece un límite de carga de trabajo que va de 0.3t a 18t. El cáncamo de elevación gira 360° ajustable en la dirección de la carga y combina resistencia avanzada, diseño compacto y características de autobloqueo para mejorar la eficiencia y la seguridad. Es ideal para la elevación de precisión en instalaciones de energía eólica, aplicaciones industriales y operaciones marinas.
    Cáncamo roscable S+ (0.3-18t)
    Características principales
    • Composición de material mejorada para una mayor durabilidad y resistencia
    • Resistencia a la tracción y rendimiento a la fatiga optimizados, superando el punto de vista clave BLT94 en condiciones de carga de 90°
    • Forjado de precisión de una sola pieza con tratamiento térmico avanzado para una mayor templabilidad
    • Recubrimiento ecológico con más de 400 horas de resistencia a la niebla salina, adecuado para entornos marinos y corrosivos
    • Innovador diseño simétrico patentado para mejorar la estética y el equilibrio, ofreciendo una rotación completa de 360°
    • Equipado con una placa autoblocante para una instalación rápida y sin herramientas
    • Construcción compacta diseñada para entornos de elevación estrechos y desafiantes
    • Disponible en M8-M64 y opciones de rosca personalizables, que incluyen roscas extendidas, acortadas, gruesas, finas, métricas y UNC
    • Límite de carga de trabajo nominal (WLL) de 0.3-18T
    • Factor de seguridad de 4:1, con ensayos 100% no destructivos
    • Cada componente de carga está estampado con un número de lote de producción para su trazabilidad
    • Forjado a partir de acero aleado de cromo-molibdeno de alta resistencia, templado y revenido para mejorar la resistencia y la tenacidad
    • Cuenta con un recubrimiento de polvo electrostático de resina epoxi para el cuerpo del cáncamo y un tratamiento a prueba de herrumbre Dacromet para la tuerca
    Especificaciones

    (Disponible en rosca métrica y rosca UNC)

    • Cáncamo roscable S+ (0.3-18t)
    • Cáncamo roscable S+ (0.3-18t)

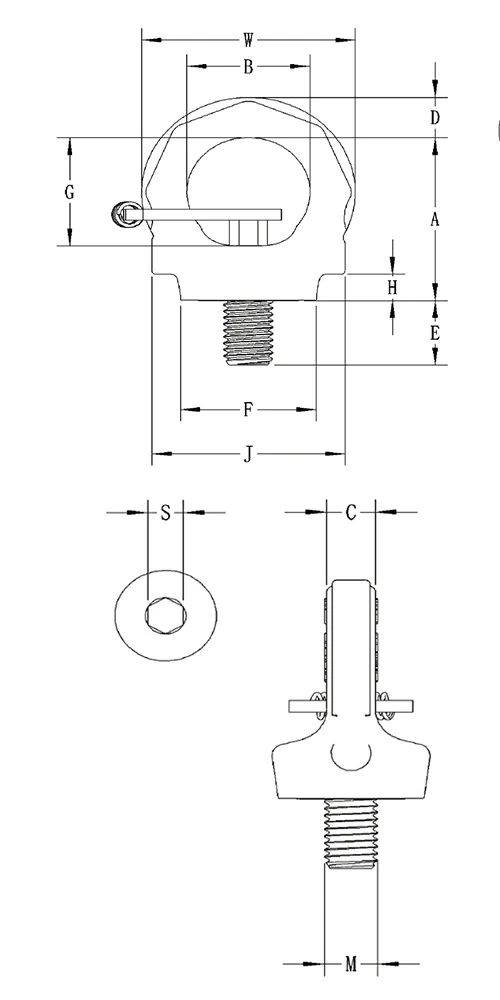

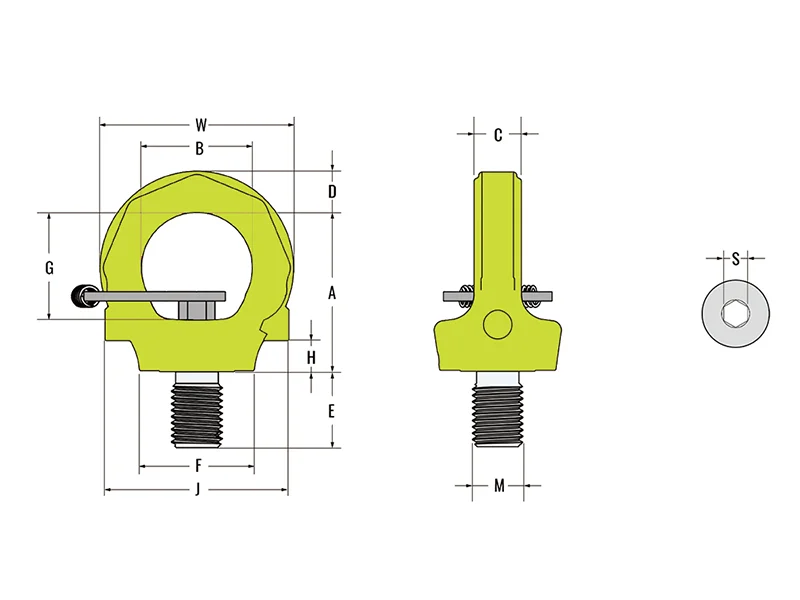

    No. de item Límite de carga de trabajo (t) M Dimensiones (mm) Par (Nm) Peso (kg)
    E A B C D F J H W G S
    BLT103-M8 0.30 8×1.25 12 36.5 25 10 10.0 25 41 6 44 25 6 10-40 0.14
    BLT103-M10 0.40 10×1.5 15 36.5 25 10 10.0 26 41 6 44 25 6 10-40 0.15
    BLT103-M12 0.75 12×1.75 18 44.5 30 11 11.0 33 47 7 52 30 8 15-40 0.23
    BLT103-M16 1.50 16X2.0 24 50.5 35 15 13.0 36 58 11 61 35 10 45-130 0.39
    BLT103-M20 2.30 20×2.5 30 58.0 40 17 15.0 44 68 14 70 40 12 100-170 0.65
    BLT103-M24 3.20 24X3.0 36 71.0 49 20 17.5 53 75 15 84 49 14 190-280 1.10
    BLT103-M30 4.50 30x3.5 45 88.0 61 25 22.0 66 95 23 105 60 17 270-600 2.13
    BLT103-M36 7.00 36×4.0 54 106.0 73 30 26.5 76 116 31 126 74 22 270-600 3.70
    BLT103-M42 9.00 42×4.5 63 122.0 83 35 32.0 89 137 38 147 84 24 350-800 5.60
    BLT103-M48 12.00 48×5.0 72 141.5 95 39 38.0 105 151 38 168 98 27 350-800 8.60
    BLT103-M56 16.00 56×5.5 84 160.5 110 49 48.0 125 180 49 168 110 27 350-801 14.50
    BLT103-M64 18.00 64×6.0 96 164.0 110 49 48.0 125 180 49 168 110 27 350-802 15.20

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT103-M8 8×1.25 1 2 0.3 0.60 0.42 0.30 0.30 0.63 0.45 0.30
    BLT103-M10 10×1.5 1 2 0.4 0.80 0.56 0.40 0.40 0.80 0.60 0.40
    BLT103-M12 12×1.75 2 4 0.75 1.50 1.00 0.75 0.75 1.50 1.10 0.75
    BLT103-M16 16×2.0 4 8 1.5 3.00 2.10 1.50 1.50 3.10 2.20 1.50
    BLT103-M20 20×2.5 6 12 2.3 4.60 3.20 2.30 2.30 4.80 3.40 2.30
    BLT103-M24 24×3.0 8 16 3.2 6.40 4.50 3.20 3.20 6.70 4.80 3.20
    BLT103-M30 30×3.5 12 24 4.5 9.00 6.30 4.50 4.50 9.40 6.70 4.50
    BLT103-M36 36×4.0 16 32 7 14.00 9.80 7.00 7.00 14.70 10.50 7.00
    BLT103-M42 42×4.5 24 48 9 18.00 12.60 9.00 9.00 18.90 13.50 9.00
    BLT103-M48 48×5.0 32 64 12 24.00 16.80 12.00 12.00 25.00 18.00 12.00
    BLT103-M56 56×5.5 34 68 16 32.00 22.40 16.00 16.00 33.60 24.00 16.00
    BLT103-M64 64x6.0 36 72 18 36.00 25.00 18.00 18.00 37.50 27.00 18.00

    No. de item Límite de carga de trabajo (t) Rosca Dimensiones (mm) Par (Nm) Peso (kg)
    M TPI E A B C D F J H W G S
    BLT103-5/16 0.30 5/16 18.0 12 36.5 25 10 10.0 25 41 6 44 25 6 10-40 0.18
    BLT103-3/8 0.40 3/8 16.0 15 36.5 25 10 10.0 26 41 6 44 25 6 10-40 0.28
    BLT103-7/16 0.75 7/16 14.0 18 44.5 30 11 11.0 33 47 7 52 30 8 15-40 0.43
    BLT103-1/2 0.75 1/2 13.0 18 44.5 30 11 11.0 33 47 7 52 30 8 15-40 0.43
    BLT103-5/8 1.50 5/8 11.0 24 50.5 35 15 13.0 36 58 11 61 35 10 45-130 0.63
    BLT103-3/4 2.30 3/4 10.0 30 58.0 40 17 15.0 44 68 14 70 40 12 45-130 0.73
    BLT103-7/8 2.30 7/8 9.0 33 58.0 40 17 15.0 44 68 14 70 40 12 100-170 0.73
    BLT103-1 3.20 1 8.0 38 71.0 49 20 17.5 53 75 15 84 49 14 190-280 1.13
    BLT103-1-1/4 4.50 1-1/4 7.0 48 88.0 61 25 22.0 66 95 23 105 60 17 270-600 2.16
    BLT103-1-1/2 7.00 1-1/2 6.0 57 106.0 73 30 26.5 76 116 31 126 74 22 270-600 3.90
    BLT103-1-3/4 9.00 1-3/4 5.0 66 122.0 83 35 32.0 89 137 38 147 84 24 350-800 5.60
    BLT103-2 12.00 2 4.5 76 141.5 95 39 38.0 105 151 38 168 98 27 350-800 8.90

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 1 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45 45-60 Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT103-5/16 5/16 1 2 0.30 0.6 0.42 0.30 0.30 0.63 0.45 0.30
    BLT103-3/8 3/8 1 2 0.40 0.8 0.56 0.40 0.40 0.80 0.60 0.40
    BLT103-7/16 7/16 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
    BLT103-1/2 1/2 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
    BLT103-5/8 5/8 4 8 1.50 3.0 2.10 1.50 1.50 3.10 2.20 1.50
    BLT103-3/4 3/4 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
    BLT103-7/8 7/8 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
    BLT103-1 1 8 16 3.20 6.4 4.50 3.20 3.20 6.70 4.80 3.20
    BLT103-1-1/4 1-1/4 12 24 4.50 9.0 6.30 4.50 4.50 9.40 6.70 4.50
    BLT103-1-1/2 1-1/2 16 32 7.00 14.0 9.80 7.00 7.00 14.70 10.50 7.00
    BLT103-1-3/4 1-3/4 24 48 9.00 18.0 12.60 9.00 9.00 18.90 13.50 9.00
    BLT103-2 2 32 64 12.00 24.0 16.80 12.00 12.00 25.00 18.00 12.00
    Descargar manual de instrucciones
    • Customize
      PersonalizaciónOfrecemos una personalización completa basada en los requisitos del cliente, incluidas las marcas, los colores, los logotipos, los procesos de recubrimiento de pernos y la apariencia. También podemos diseñar dibujos a medida de necesidades específicas.
    • Service
      Servicio Los cáncamos roscables métricos y UNC están disponibles en stock y se pueden enviar en un plazo de 1 a 3 días. En el caso de los cáncamos roscables especiales, la entrega se puede organizar en un plazo de 3 a 15 días (contacte con nuestro equipo de servicio para confirmar el pedido al por mayor).
    ¿Desea saber más sobre nuestros productos?
    Email: info@mainlywell.com
    Tel.: +86-15122032926
    Contáctenos

    Inspeccione siempre el cáncamo giratorio para asegurarse de que esté en buen estado y de que el orificio roscado esté limpio y libre de residuos antes de usarlo. Durante la instalación, utilice la herramienta adecuada para atornillarlo firmemente. Finalmente, asegúrese de que la base del cáncamo esté firmemente apretada a la superficie de carga, sin holguras ni par de apriete insuficiente.

    Además del óxido negro, también ofrecemos el recubrimiento Dacromet como opción estándar. Dependiendo de su entorno de trabajo, existen opciones adicionales como el cromado, la galvanización o la infiltración de zinc para mejorar la durabilidad y la resistencia a la corrosión.

    Los cáncamos giratorios deben ser inspeccionados por un oficial de seguridad profesional antes y después de cada uso, y al menos una vez al año por personal cualificado. Durante la inspección, compruebe si hay corrosión severa, grietas, fracturas o deformaciones en los tornillos y componentes soldados. Confirme que todos los componentes móviles (como los mecanismos de rotación y volteo) funcionen correctamente y busque señales de daños por calor o desgaste excesivo. Si tiene alguna duda sobre el estado de seguridad del cáncamo, deje de usarlo inmediatamente e informe del problema a su supervisor.

    No recomendamos colocar una arandela entre el cáncamo y la carga. Si es inevitable, proporcione las dimensiones detalladas de la carga para que nuestro equipo técnico pueda evaluar el impacto de la carga y recomendar la solución de elevación más segura.
