    Cáncamo de elevación BLT083

    Cáncamo giratorio
    • Límite de carga de trabajo
      Límite de carga de trabajo 0.4-50t
    • Rotación
      Rotación 360 grados
    • Pivote
      Pivote 230 grados

    Diseñado para la precisión y la versatilidad, este cáncamo giratorio ofrece un límite de carga de trabajo que oscila entre 0.4t y 50t. Con una rotación completa de 360 grados y un pivote de 230 grados, garantiza operaciones de elevación suaves, incluso en los ángulos más desafiantes. Su mecanismo de rodamiento de bolas permite una rotación perfecta bajo carga para una distribución uniforme de la tensión y una mayor seguridad durante la operación de elevación.

    Inspección y normas
    • Pasó la inspección del calibre de tapón de 6g, lo que garantiza la compatibilidad con orificios roscados de precisión
    • Soportó pruebas de fatiga de carga 1.5x (20,000 ciclos) y pruebas de carga nominal 2.5x para confiabilidad
    • Verificado a través de la inspección de partículas magnéticas para confirmar la integridad sin grietas
    • Cumple con las normas EN1677-1, con informes de prueba certificados disponibles a pedido
    Aplicaciones
    • Plantas industriales: Comúnmente empleado para instalar maquinaria industrial y levantar moldes
    • Transporte: Adecuado para el transporte de equipos industriales pesados como transformadores y grupos electrógenos
    Reciba una cotización hoy mismo
    Cáncamo giratorio (0.4-50t)
    Características principales
    • Disponible en una amplia gama de tamaños, incluidos modelos personalizables de tipo tuerca (tipo tuerca 0832), para satisfacer diversas necesidades de aplicación
    • El diseño de la base hexagonal garantiza una instalación segura y sin esfuerzo en la carga
    • Se ofrece en M8-M150 y tamaños de rosca especiales (alargada, acortada, gruesa, fina, métrica o imperial)

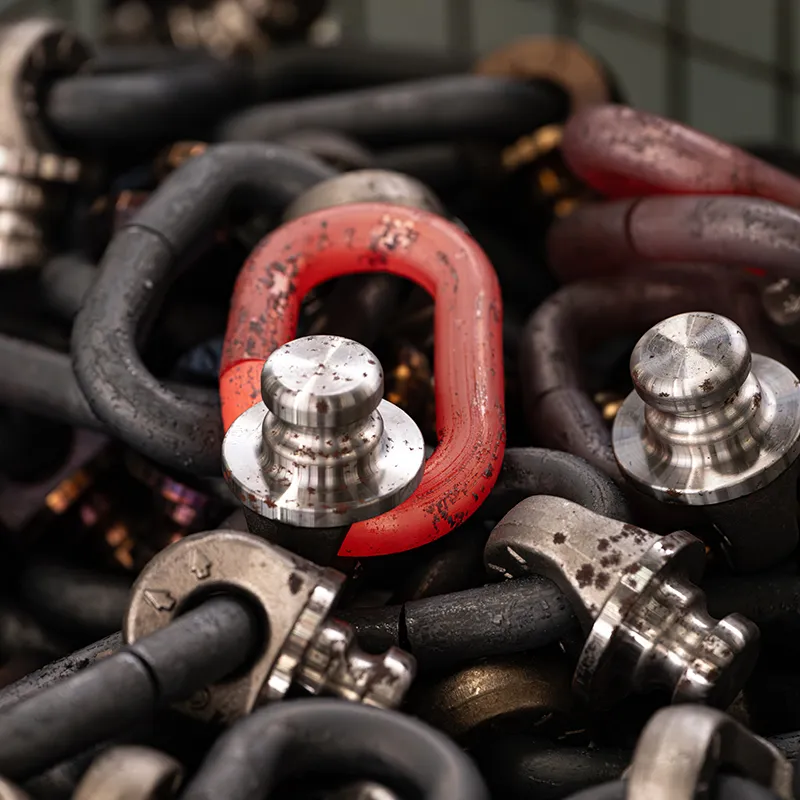

    • Forjado a partir de acero aleado de cromo-molibdeno de alta resistencia, templado y revenido para una resistencia y durabilidad superiores
    • Recubrimiento de polvo electrostático de resina epoxi para el cuerpo del anillo; óxido negro, electroforesis o tratamientos de Dacromet para los pernos
    • Cuenta con un factor de seguridad 4:1 con pruebas 100% no destructivas. Cada componente de carga está estampado con un número de lote de producción para su trazabilidad
    Dibujos de las dimensiones

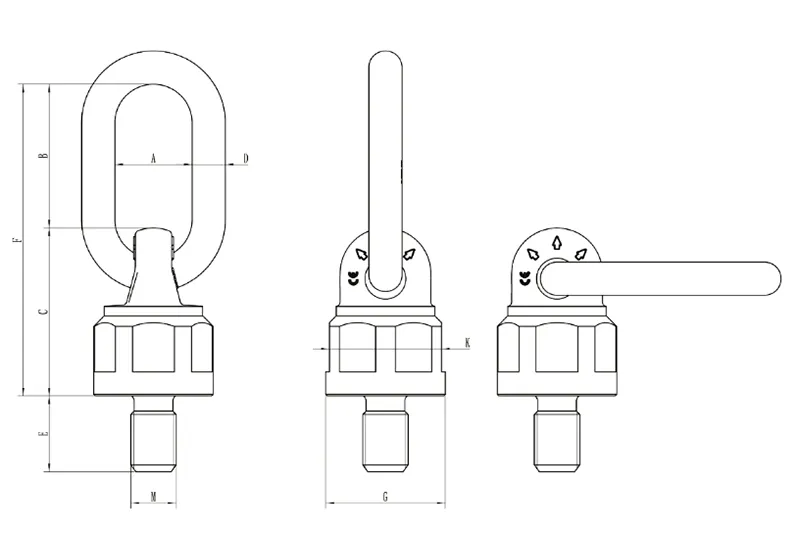

    • Dibujo de la dimensión 083
      Dibujo de la dimensión 083

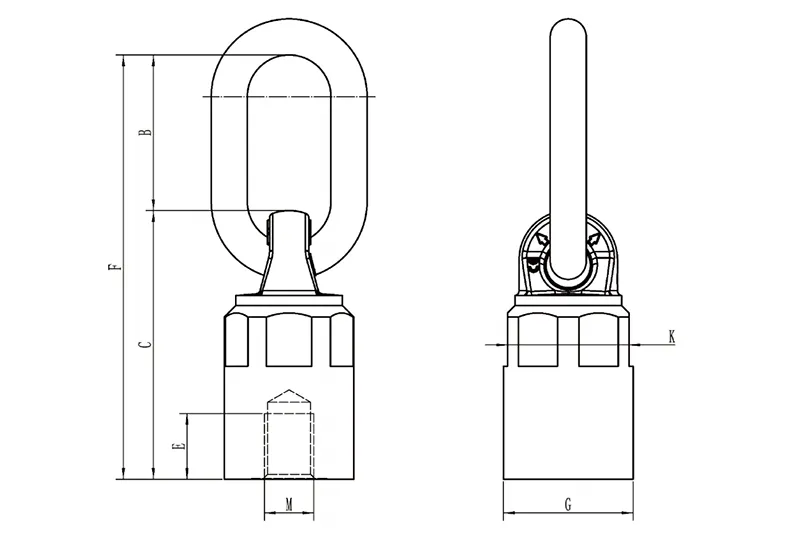

    • Dibujo de la dimensión 832
      Dibujo de la dimensión 832
    Especificaciones

    (Disponible en rosca métrica y rosca UNC)

    No. de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Par (Nm) Peso (kg)
    E A±2 B±3 C D F±3 G K
    BLT083-M8 0.40 8×1.25 12.0 30 43.5 54.0 12 97.5 40 37.0 10-40 0.44
    BLT083-M10 0.60 10×1.50 19.0 30 43.5 54.0 12 97.5 40 37.0 10-40 0.45
    BLT083-M12S 0.70 12×1.75 19.0 30 43.5 54.0 12 97.5 40 37.0 15-40 0.45
    BLT083-M14 1.25 14×2.00 31.8 30 43.5 54.0 12 97.5 40 37.0 30-100 0.45
    BLT083-M16S 1.50 16×2.00 31.8 30 43.5 54.0 12 97.5 40 37.0 45-130 0.48
    BLT083-M12B 1.05 12×1.75 19.0 34 54.5 78.0 16 132.5 59 54.5 15-40 1.15
    BLT083-M16B 1.90 16×2.00 30.0 34 54.5 78.0 16 132.5 59 54.5 45-130 1.35
    BLT083-M18S 1.90 18×2.50 30.0 34 54.5 78.0 16 132.5 59 54.5 100-170 1.35
    BLT083-M20S 2.00 20×2.50 30.0 34 54.5 78.0 16 132.5 59 54.5 100-170 1.40
    BLT083-M22S 2.00 22×2.50 30.0 34 54.5 78.0 16 132.5 59 54.5 100-170 1.40
    BLT083-M24S 3.15 24×3.00 30.0 34 54.5 78.0 16 132.5 59 54.5 190-280 1.40
    BLT083-M18B 2.00 18×2.50 38.1 40 67.0 93.0 20 160.0 70 64.5 100-170 2.30
    BLT083-M20B 2.50 20×2.50 38.1 40 67.0 93.0 20 160.0 70 64.5 100-170 2.30
    BLT083-M22B 2.50 22×2.50 38.1 40 67.0 93.0 20 160.0 70 64.5 100-170 2.35
    BLT083-M24B 4.00 24×3.00 38.1 40 67.0 93.0 20 160.0 70 64.5 190-280 2.35
    BLT083-M27 4.00 27×3.00 38.1 40 67.0 93.0 20 160.0 70 64.5 250-500 2.35
    BLT083-M30S 5.00 30×3.50 35.0 40 67.0 93.0 20 160.0 70 64.5 270-600 2.50
    BLT083-M30B 6.00 30×3.50 50.0 51 95.0 111.0 22 206.0 79 74.0 270-600 3.75
    BLT083-M33 7.50 33×3.50 50.0 51 95.0 111.0 22 206.0 79 74.0 270-600 3.80
    BLT083-M36 10.00 36×4.00 54.0 51 95.0 111.0 22 206.0 79 74.0 270-600 3.90
    BLT083-M39 10.00 39×4.00 58.0 51 95.0 111.0 22 206.0 79 74.0 350-800 4.00
    BLT083-M42 13.00 42×4.50 63.0 65 108.0 122.5 26 230.5 93 85.0 350-800 5.90
    BLT083-M45 13.00 45×4.50 68.0 65 108.0 122.5 26 230.5 93 85.0 350-800 6.00
    BLT083-M48 14.00 48×5.00 68.0 65 108.0 122.5 26 230.5 93 85.0 350-800 6.15
    BLT083-M56 20.00 56×5.50 84.0 70 120.0 158.0 32 278.0 105 95.0 350-900 10.00
    BLT083-M60 20.00 60×5.50 90.0 70 120.0 158.0 32 278.0 105 95.0 350-900 10.50
    BLT083-M64 20.0 64×6.0 95 70 120 158 32 278 105 95 500-1000 10.7
    BLT083-M72-S 25.0 72×6.0 108 80 123 210 40 333 158 142 500-1200 23.0
    BLT083-M80-S 30.0 80×6.0 120 80 123 210 40 333 158 142 500-1200 24.0
    BLT083-M90-S 35.0 90×6.0 135 80 123 210 40 333 158 142 500-1500 26.0
    BLT083-M100-S 35.0 100×6.0 135 80 123 210 40 333 158 142 500-1700 26.0
    BLT083-M72-B 31.5 72×6.0 108 90 138 230 48 368 169 155 500-1400 34.0
    BLT083-M80-B 35.0 80×6.0 120 90 138 230 48 368 169 155 500-1500 35.5
    BLT083-M90-B 40.0 90×6.0 135 90 138 230 48 368 169 155 500-1500 37.5
    BLT083-M100-B 40.0 100×6.0 135 90 138 230 48 368 169 155 500-1700 39.0
    BLT083-M110 50.0 110×6.0 135 90 138 230 48 368 169 155 500-1700 41.0
    BLT083-M120 50.0 120×6.0 135 90 138 230 48 368 169 155 500-1700 43.0
    BLT083-M130 50.0 130×6.0 135 90 138 230 48 368 198 155 500-1700 45.0
    BLT083-M140 50.0 140×6.0 135 90 138 230 48 368 198 155 500-1700 47.0
    BLT083-M150 50.0 150×6.0 135 90 138 230 48 368 198 155 500-1700 49.5

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;
    * La 'B' representa la estructura grande, la 'S' representa la estructura pequeña;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 1 1 1 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT083-M8 8 0.6 1.2 0.40 0.8 0.6 0.4 0.4 0.8 0.6 0.4
    BLT083-M10 10 0.9 1.8 0.60 1.2 0.8 0.6 0.6 1.3 0.9 0.6
    BLT083-M12S 12 1.2 2.4 0.70 1.4 1.0 0.7 0.7 1.5 1.1 0.7
    BLT083-M14 14 2.0 4.0 1.25 2.5 1.8 1.3 1.3 2.6 1.9 13
    BLT083-M16S 16 2.6 5.2 1.50 3.0 2.1 1.5 1.5 3.2 2.3 1.5
    BLT083-M12B 12 1.6 3.2 1.05 2.1 1.5 1.1 1.1 2.2 1.6 1.1
    BLT083-M16B 16 3.0 6.0 1.90 3.8 2.7 1.9 1.9 4.0 2.9 1.9
    BLT083-M18S 18 3.0 6.0 1.90 3.8 2.7 1.9 1.9 4.0 2.9 1.9
    BLT083-M20S 20 3.5 7.0 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
    BLT083-M22S 22 3.5 7.0 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
    BLT083-M24S 24 5.0 10.0 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
    BLT083-M18B 18 3.6 7.2 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
    BLT083-M20B 20 4.0 8.0 2.50 5.0 3.5 2.5 2.5 5.3 3.8 2.5
    BLT083-M22B 22 4.0 8.0 2.50 5.0 3.5 2.5 2.5 5.3 3.8 2.5
    BLT083-M24B 24 7.0 14.0 4.00 8.0 5.6 4.0 4.0 8.4 6.0 4.0
    BLT083-M27 27 7.0 14.0 4.00 8.0 5.6 4.0 4.0 8.4 6.0 4.0
    BLT083-M30S 30 7.0 14.0 5.00 10.0 7.0 5.0 5.0 10.5 7.5 5.0
    BLT083-M30B 30 10.0 20.0 6.00 12.0 84 6.0 6.0 12.6 9.0 6.0
    BLT083-M33 33 15.0 30.0 7.50 15.0 10.5 7.5 7.5 15.8 11.3 7.5
    BLT083-M36 36 15.0 30.0 10.00 20.0 14.0 10.0 10.0 21.0 15.0 10.0
    BLT083-M39 39 15.0 30.0 10.00 20.0 14.0 10.0 10.0 21.0 15.0 10.0
    BLT083-M42 42 17.0 34.0 13.00 26.0 18.2 13.0 13.0 27.3 19.5 13.0
    BLT083-M45 45 17.0 34.0 13.00 26.0 18.2 13.0 13.0 27.3 19.5 13.0
    BLT083-M48 48 18.0 36.0 14.00 28.0 19.6 14.0 14.0 29.4 21.0 14.0
    BLT083-M56 56 28.0 56.0 20.00 40.0 28.0 20.0 20.0 42.0 30.0 20.0
    BLT083-M60 60 28.0 56.0 20.00 40.0 28.0 20.0 20.0 42.0 30.0 20.0
    BLT083-M64 64 28.0 56 20.0 40 28.0 20.0 20.0 42.0 30.0 20.0
    BLT083-M72-S 72 31.5 63 25.0 50 35.0 25.0 25.0 52.5 37.5 25.0
    BLT083-M80-S 80 38.0 76 30.0 60 42.0 30.0 30.0 63.0 45.0 30.0
    BLT083-M90-S 90 40.0 80 35.0 70 49.0 35.0 35.0 73.5 52.5 35.0
    BLT083-M100-S 100 40.0 80 35.0 70 49.0 35.0 35.0 73.5 52.5 35.0
    BLT083-M72-B 72 40.0 80 31.5 63 44.1 31.5 31.5 66.2 47.3 31.5
    BLT083-M80-B 80 40.0 80 35.0 70 49.0 35.0 35.0 73.5 52.5 35.0
    BLT083-M90-B 90 50.0 100 40.0 80 56.0 40.0 40.0 84.0 60.0 40.0
    BLT083-M100-B 100 50.0 100 40.0 80 56.0 40.0 40.0 84.0 60.0 40.0
    BLT083-M110 110 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0
    BLT083-M120 120 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0
    BLT083-M130 130 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0
    BLT083-M140 140 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0
    BLT083-M150 150 50.0 100 50.0 100 70.0 50.0 50.0 105.0 75.0 50.0

    No. de item Límite de carga de trabajo (t) Rosca Dimensiones (mm) Par (Nm) Peso (kg)
    M TPI E A±2 B±3 C D F±3 G K
    BLT083-3/8 0.60 3/8 16.0 19.0 30 43.5 54.0 12 97.5 40 37.0 10-40 0.50
    BLT083-1/2S 0.70 1/2 13.0 19.0 30 43.5 54.0 12 97.5 40 37.0 15-40 0.50
    BLT083-5/8S 1.50 5/8 11.0 31.8 30 43.5 54.0 12 97.5 40 37.0 45-130 0.50
    BLT083-1/2B 1.05 1/2 13.0 19.0 34 54.5 78.0 16 132.5 59 54.5 15-40 1.15
    BLT083-5/8B 1.90 5/8 11.0 30.0 34 54.5 78.0 16 132.5 59 54.5 45-130 1.35
    BLT083-3/4S 1.90 3/4 10.0 30.0 34 54.5 78.0 16 132.5 59 54.5 45-130 1.40
    BLT083-7/8S 2.00 7/8 9.0 30.0 34 54.5 78.0 16 132.5 59 54.5 100-170 1.40
    BLT083-1S 3.15 1 8.0 30.0 34 54.5 78.0 16 132.5 59 54.5 190-280 1.40
    BLT083-3/4B 2.00 3/4 10.0 38.1 40 67.0 93.0 20 160.0 70 64.5 45-130 2.50
    BLT083-7/8B 2.50 7/8 9.0 38.1 40 67.0 93.0 20 160.0 70 64.5 100-170 2.50
    BLT083-1B 4.00 1 8.0 38.1 40 67.0 93.0 20 160.0 70 64.5 190-280 2.50
    BLT083-1-1/4 6.00 1-1/4 7.0 50.0 51 95.0 111.0 22 206.0 79 74.0 270-600 4.00
    BLT083-1-1/2 10.00 1-1/2 6.0 54.0 51 95.0 111.0 22 206.0 79 74.0 270-600 4.00
    BLT083-1-3/4 13.00 1-3/4 5.0 68.0 65 108.0 122.5 26 230.5 93 85.0 350-800 6.00
    BLT083-2S 14.00 2 4.5 68.0 65 108.0 122.5 26 230.5 93 85.0 350-800 6.30
    BLT083-2B 17.00 2 4.5 84.0 70 120.0 158.0 32 278.0 105 95.0 350-800 11.00
    BLT083-2-1/4 20.00 2-1/4 4.5 84.0 70 120.0 158.0 32 278.0 105 95.0 350-900 11.00
    BLT083-2-1/2 20.00 2-1/2 4.0 95.0 70 120.0 158.0 32 278.0 105 95.0 350-900 11.00
    BLT083-3S 25.00 3 4.0 108.0 80 123.0 210.0 40 333.0 158 142.0 500-1400 23.00

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

    Aplicaciones de carga de trabajo

    Método de elevación Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo Aplicaciones de carga de trabajo
    Número de ramales de eslingas 1 2 2 2 2 3-4 3-4
    Ángulo de elevación 0° 0° 90° 90° 0-45° 45-60° Asimetría 0-45° 45-60° Asimetría
    No. de item Rosca M Límite de carga de trabajo (t)
    BLT083-3/8 3/8 0.9 1.8 0.60 1.2 0.8 0.6 0.6 1.3 0.9 0.6
    BLT083-1/2S 1/2 1.2 2.4 0.70 1.4 1.0 0.7 0.7 1.5 1.1 0.7
    BLT083-5/8S 5/8 2.6 5.2 1.50 3.0 2.1 1.5 1.5 3.2 2.3 1.5
    BLT083-1/2B 1/2 1.6 3.2 1.05 2.1 1.5 1.1 1.1 2.2 1.6 1.1
    BLT083-5/8B 5/8 3.0 6.0 1.90 3.8 2.7 1.9 1.9 4.0 2.9 1.9
    BLT083-3/4S 3/4 3.0 6.0 1.90 3.8 2.7 1.9 1.9 4.0 2.9 1.9
    BLT083-7/8S 7/8 3.5 7.0 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
    BLT083-15 1 5.0 10.0 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
    BLT083-3/4B 3/4 3.6 7.2 2.00 4.0 2.8 2.0 2.0 4.2 3.0 2.0
    BLT083-7/8B 7/8 4.0 8.0 2.50 5.0 3.5 2.5 2.5 5.3 3.8 2.5
    BLT083-1B 1 7.0 14.0 4.00 8.0 5.6 4.0 4.0 8.4 6.0 4.0
    BLT083-1-1/4 1-1/4 10.0 20.0 6.00 12.0 8.4 6.0 6.0 12.6 9.0 6.0
    BLT083-1-1/2 1-1/2 15.0 30.0 10.00 20.0 14.0 10.0 10.0 21.0 15.0 10.0
    BLT083-1-3/4 1-3/4 17.0 34.0 13.00 26.0 18.2 13.0 13.0 27.3 19.5 13.0
    BLT083-2S 2 18.0 36.0 14.00 28.0 19.6 14.0 14.0 29.4 21.0 14.0
    BLT083-2B 2 25.0 50.0 17.00 34.0 23.8 17.0 17.0 35.7 25.5 17.0
    BLT083-2-1/4 2-1/4 25.0 50.0 20.00 40.0 28.0 20.0 20.0 42.0 30.0 20.0
    BLT083-2-1/2 2-1/2 28.0 56.0 20.00 40.0 28.0 20.0 20.0 42.0 30.0 20.0
    BLT083-3S 3 31.5 63.0 25.00 50.0 35.0 25.0 25.0 52.5 37.5 25.0

    No. de item Límite de carga de trabajo (t) Rosca M Dimensiones (mm) Peso (kg)
    E A±2 B±3 C D F±3 G K
    BLT0832-M8 0.40 8×1.25 15 30 43.5 76.0 12 119.5 40 37.0 0.6
    BLT0832-M10 0.60 10×1.50 15 30 43.5 76.0 12 119.5 40 37.0 0.6
    BLT0832-M12 0.70 12×1.75 15 30 43.5 76.0 12 119.5 40 37.0 0.6
    BLT0832-M14 1.25 14×2.00 20 30 43.5 82.0 12 125.5 40 37.0 0.6
    BLT0832-M16 1.50 16×2.00 20 30 43.5 82.0 12 125.5 40 37.0 0.6
    BLT0832-M18 2.00 18×2.50 25 40 67.0 128.0 20 195.0 70 64.5 3.2
    BLT0832-M20 2.50 20×2.50 25 40 67.0 128.0 20 195.0 70 64.5 3.2
    BLT0832-M22 2.50 22×2.50 25 40 67.0 128.0 20 195.0 70 64.5 3.2
    BLT0832-M24 4.00 24×3.00 30 40 67.0 128.0 20 195.0 70 64.5 3.2
    BLT0832-M30 6.00 30×3.50 40 51 95.0 164.0 22 259.0 79 74.0 5.3
    BLT0832-M33 7.50 33×3.50 40 51 95.0 164.0 22 259.0 79 74.0 5.3
    BLT0832-M36 10.00 36×4.00 45 51 95.0 164.0 22 259.0 79 74.0 5.3
    BLT0832-M39 10.00 39×4.00 45 51 95.0 164.0 22 259.0 79 74.0 5.3
    BLT0832-M42 13.00 42×4.50 63 65 108.0 190.5 26 298.5 93 85.0 8.7
    BLT0832-M45 13.00 45×4.50 68 65 108.0 198.5 26 306.5 93 85.0 8.7
    BLT0832-M48 14.00 48×5.00 68 65 108.0 198.5 26 306.5 93 85.0 8.7
    BLT0832-M56 20.00 56×5.50 84 70 120.0 254.0 32 374.0 105 95.0 14.0
    BLT0832-M60 20.00 60×5.50 90 70 120.0 261.0 32 381.0 105 95.0 14.0
    BLT0832-M64 20.00 64×6.00 95 70 120.0 267.0 32 387.0 105 95.0 14.0
    BLT0832-M72 31.50 72×6.00 108 90 138.0 347.0 48 485.0 169 155.0 47.0
    BLT0832-M80 35.00 80×6.00 120 90 138.0 352.0 48 490.0 169 155.0 48.0
    BLT0832-M90 40.00 90×6.00 135 90 138.0 388.0 48 526.0 169 155.0 51.0
    BLT0832-M100 40.00 100×6.00 135 90 138.0 388.0 48 526.0 169 155.0 50.0

    * Factor de seguridad de 4:1;
    * La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;
    ¿Desea saber más sobre nuestros productos?
    Email: info@mainlywell.com
    Tel.: +86-15122032926
    Contáctenos
    Fabricante de puntos de elevación / cáncamos y eslingas
      1. Material & Production
        Material y producción
      2. En Mainlywell, nos especializamos en el diseño, fabricación y venta de herrajes de elevación y aparejos, incluyendo puntos de elevación o cáncamos e imanes de elevación permanentes. Dado que estos equipos desempeñan un papel crucial en las operaciones de nuestros clientes, donde la seguridad es primordial, ponemos un énfasis absoluto en la calidad, comenzando con el uso de materias primas de alto rendimiento. Más
      1. Quality Control
        Control de calidad
      2. En Mainlywell, contamos con un laboratorio de análisis de materiales completamente equipado y utilizamos tecnología avanzada de prueba de calidad. Nuestro equipo incluye probadores de dureza digital Rockwell, instrumentos de análisis metalográfico, probadores de fatiga, máquinas de prueba de tracción de 1000KN-2000KN y probadores de niebla salina.Más
      1. OEM/ODM Service
        Servicio OEM/ODM
      2. Mainlywell es un proveedor profesional y confiable de cáncamos de elevación, el cuál ofrece amplia gama de productos para satisfacer las diversas necesidades de los clientes. Muchos de nuestros cáncamos de elevación, incluidos los que tienen roscas métricas y UNC, están disponibles en stock y se pueden enviar en un plazo de 1 a 3 días.Más
